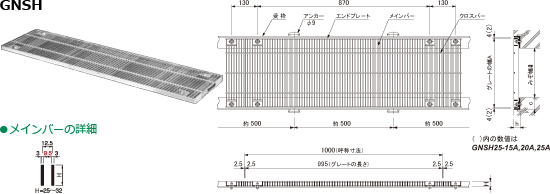

固定式 細目 みぞ蓋　 横断溝用
←№65カタログ 6-12ページ
〈公共建築協会評価品 T-2・T-6・T-14〉
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
●オプション部品 ボルト穴カバー
6-14
●U字溝用受枠(幅止スペーサー付)
6-19
関連ページ（詳細ページ）
●オプション部品
6-5
●オプション部品 ボルト穴カバー
6-14
●U字溝用受枠(幅止スペーサー付)
6-19
適用荷重一覧表・オプション部品 ボルト穴カバー適用表・参 考 図
みぞ幅
㎜		 蓋
 型　式 承 認 図 蓋 適用受枠 受枠コーナー
加工費/1ヶ所
A ㎜ H ㎜ 定 価／枚 コード№ 型　式 定 価／m コード№
150 200 25 GNSH25-15A      04327850 GSL-30A-H   04328462 AZ04328462
150 250 25 GNSH25-15      04327855 GSL-31-H   04328463
200 250 25 GNSH25-20A      04327855 GSL-30A-H   04328462
200 300 25 GNSH25-20      04327860 GSL-31-H   04328463
250 300 25 GNSH25-25A      04327860 GSL-30A-H   04328462
32 GNSH32-25A      04327870 GL-37A-H   04328472
250 350 25 GNSH25-25      04327865 GSL-31-H   04328463
32 GNSH32-25      04327875 GSL-38-H   04328473
オプション部品　ボックススパナ
／個
 MF-13   02369813
オプション部品　開閉取手
／個
 MF-20   02369820
●適用荷重一覧表・オプション部品 ボルト穴カバー適用表・参 考 図
みぞ幅
㎜		 蓋
 型　式 Ｔ-2 Ｔ-6 Ｔ-14 オプション部品 ボルト穴カバー 参 考 図 : めっき枠
A ㎜ H ㎜ 横断溝 横断溝 横断溝 別途お見積りいたします
150 200 25 GNSH25-15A ● ● ● CAP-12
150 250 25 GNSH25-15 ● ● ● CAP-12
200 250 25 GNSH25-20A ● ● ● CAP-12
200 300 25 GNSH25-20 ● ● ● CAP-12
250 300 25 GNSH25-25A ●     CAP-12
32 GNSH32-25A   ● ● CAP-12 + CAP-14-32
250 350 25 GNSH25-25 ●     CAP-12
32 GNSH32-25   ● ● CAP-12 + CAP-14-32
6-12
