固定式 細目 みぞ蓋　 横断溝用
←№65カタログ 6-17ページ
〈公共建築協会評価品 T-14・T-20〉
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
●オプション部品 ボルト穴カバー
6-14
関連ページ（詳細ページ）
●オプション部品
6-5
●オプション部品 ボルト穴カバー
6-14
適用荷重一覧表・オプション部品 ボルト穴カバー適用表・参 考 図
みぞ幅
㎜		 蓋
 型　式 蓋 承 認 図 適用受枠 受枠コーナー
加工費/1ヶ所
A ㎜ H ㎜ 定 価／枚 コード№ 型　式 定 価／m コード№
200 300 32 GHS32-20   04327412    GSL-44-HA   04328425 AZ04328425
   GSL-50-HB BZ04328425
38 GHS38-20   04327413    GSL-50-HA   04328430
   GSL-56-HB BZ04328430
250 350 32 GHS32-25   04327421    GSL-44-HA   04328425 AZ04328425
   GSL-50-HB BZ04328425
38 GHS38-25   04327423    GSL-50-HA   04328430
   GSL-56-HB BZ04328430
300 400 38 GHS38-30   04327433    GSL-50-HA   04328430 AZ04328425
   GSL-56-HB BZ04328430
350 450 38 GHS38-35   04327443    GSL-50-HA   04328430 AZ04328425
   GSL-56-HB BZ04328430
オプション部品　ボックススパナ
／個
 MF-7   02369807
オプション部品　開閉取手
／個
 MF-20   02369820
●適用荷重一覧表・オプション部品 ボルト穴カバー適用表・参 考 図
重荷重＝重荷重公道用（スパン：みぞ幅＋50）
エコ＝エコノミータイプ（スパン：みぞ幅）
みぞ幅
㎜		 蓋
 型　式 T-14 T-20 T-25 オプション部品 ボルト穴カバー

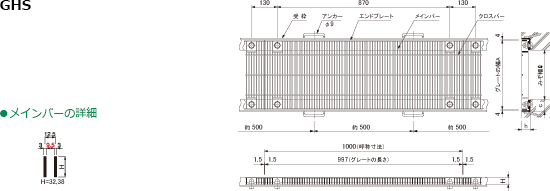

 参 考 図 : めっき枠
A ㎜ H ㎜ 別途お見積りいたします
200 300 32 GHS32-20 ● ●   ●   ● CAP-15 HA
HB
38 GHS38-20     ●   ●   CAP-16 + CAP-18-38-32 HA
HB
250 350 32 GHS32-25   ●         CAP-15 HA
HB
38 GHS38-25 ●     ●   ● CAP-16 + CAP-18-38-32 HA
HB
300 400 38 GHS38-30 ● ●         CAP-16 + CAP-18-38-32 HA
HB
350 450 38 GHS38-35   ●         CAP-16 + CAP-18-38-32 HA
HB
6-17
