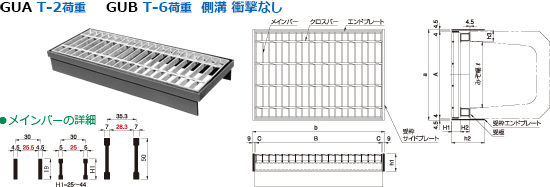

かさ上げタイプ U字溝用集水ます蓋 側溝用
←№65カタログ 6-25ページ
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
みぞ幅
㎜		 製品寸法 ㎜
 型　式 承 認 図 蓋、枠 セット 四方受枠 単体 蓋 単 体 共通承認図
A 高さ 定価／組 コード№ 定　価 コード№ 定価／枚 コード№
150 205 25 GUA19-15     04301010   04348111   04348110
180 245 31 GUA19-18      04301020   04348121   04348120
240 325 35 GUA19-24     04301030   04348131   04348130
300 395 44 GUA19-30     04301040   04348141   04348140
360 455 50 GUA25-36     04301050   04348151   04348150
450 555 55 GUA32-45     04301070   04348161   04348170
みぞ幅
㎜		 製品寸法 ㎜
 型　式 承 認 図 蓋、枠 セット 四方受枠 単体 蓋 単 体 共通承認図
A 高さ 定価／組 コード№ 定　価 コード№ 定価／枚 コード№
150 205 75 GUB19-15     04301110   04348211   04348210
180 245 75 GUB25-18     04301120   04348221   04348220
240 325 80 GUB32-24      04301130   04348231   04348230
300 395 80 GUB38-30     04301140   04348241   04348240
360 455 80 GUB44-36     04301150   04348251   04348250
450 555 95 GUB50-45     04301160   04348261   04348260
6-25
