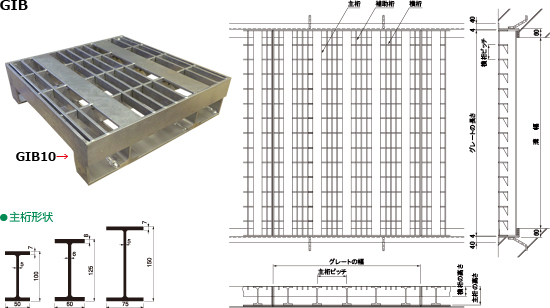

ヘビーグレーチング（受注生産品）この製品は別途お見積りいたします。
←№65カタログ 6-32ページ
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
みぞ幅
㎜		 グレート（本体）幅 995 ㎜ 通し受枠 適 用 荷 重 承 認 図 参 考 図
長さ
㎜		 主桁 ㎜ 横桁 ㎜ 型　式 （定尺2000㎜） T-14 T-20 T-25 めっき枠
高さ ピッチ 高さ ピッチ 寸 法 ㎜
600 700 100 200 50 100 GIB10-6 40×119×62×6 ●
125 200 50 100 GIB12-6 40×144×62×6   ●
125 150 50 100 GIB12S-6 40×144×62×6     ●
700 800 100 200 50 100 GIB10-7 40×119×62×6 ●
125 200 50 100 GIB12-7 40×144×62×6   ●
125 150 50 100 GIB12S-7 40×144×62×6     ●
800 900 100 200 50 100 GIB10-8 40×119×62×6 ●
125 200 50 100 GIB12-8 40×144×62×6   ●
125 150 50 100 GIB12S-8 40×144×62×6     ●
900 1000 125 200 50 100 GIB12-9 40×144×62×6 ● ●
150 200 50 100 GIB15-9 40×169×62×6     ●
1000 1100 125 200 50 100 GIB12-10 40×144×62×6 ●
150 200 50 100 GIB15-10 40×169×62×6   ●
150 150 50 100 GIB15S-10 40×169×62×6     ●
1100 1200 125 200 50 100 GIB12-11 40×144×62×6 ●
150 200 50 100 GIB15-11 40×169×62×6   ●
150 150 50 100 GIB15S-11 40×169×62×6     ●
1200 1300 125 200 50 100 GIB12-12 40×144×62×6 ●
150 200 50 100 GIB15-12 40×169×62×6   ●
150 150 50 100 GIB15S-12 40×169×62×6     ●
1300 1400 125 200 50 100 GIB12-13 40×144×62×6 ●
150 200 50 100 GIB15-13 40×169×62×6   ●
150 150 50 100 GIB15S-13 40×169×62×6     ●
1400 1500 125 200 50 100 GIB12-14 40×144×62×6 ●
150 200 50 100 GIB15-14 40×169×62×6   ●
150 150 50 100 GIB15S-14 40×169×62×6     ●
1500 1600 125 200 50 100 GIB12-15 40×144×62×6 ●
150 200 50 100 GIB15-15 40×169×62×6   ●
150 150 50 100 GIB15S-15 40×169×62×6     ●
1600 1700 125 200 50 100 GIB12-16 40×144×62×6 ●
150 200 50 100 GIB15-16 40×169×62×6   ●
150 150 50 100 GIB15S-16 40×169×62×6     ●
1700 1800 125 200 50 100 GIB12-17 40×144×62×6 ●
150 200 50 100 GIB15-17 40×169×62×6   ●
150 150 50 100 GIB15S-17 40×169×62×6     ●
1800 1900 125 200 50 100 GIB12-18 40×144×62×6 ●
150 200 50 100 GIB15-18 40×169×62×6   ●
150 150 50 100 GIB15S-18 40×169×62×6     ●
1900 2000 125 200 50 100 GIB12-19 40×144×62×6 ●
150 200 50 100 GIB15-19 40×169×62×6   ●
150 150 50 100 GIB15S-19 40×169×62×6     ●
2000 2100 125 200 50 100 GIB12-20 40×144×62×6 ●
150 200 50 100 GIB15-20 40×169×62×6   ●
150 150 50 100 GIB15S-20 40×169×62×6     ●
6-32
