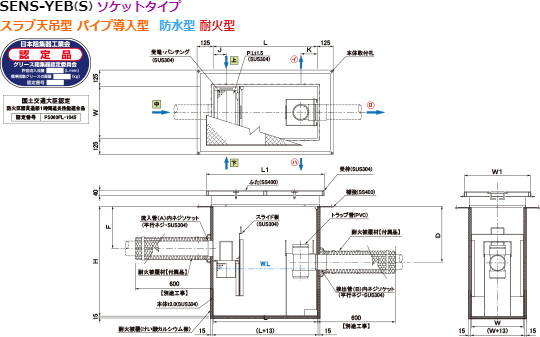

YEB(S)型 グリーストラップ　SUS304製　ソケットタイプ
←№65カタログ 13-16ページ
SENS-YEB(S)
スラブ天吊型
パイプ導入型
防水型   耐火型
関連ページ（PDFカタログ）
●機種選定表
13-2~5
●型式記号の説明
13-7
●取付図・選定表
13-8
●スラブ天吊型・防水納まり施工要領
嵩上げスリーブ詳細図
13-10
蓋・受枠付
型　式 製品寸法 ㎜ 承 認 図 ふた(人荷重) の仕様別定価 許容
流入流量
ℓ/min		 阻集
グリース量 ㎏		 槽
数		 流入管(A)
排出管(B)
L W H 錆 止 め ド ブ 付 S U S
SE50NS-YEB(S) 600 300 785   ZZ12400100 DZ12400100 NZ12400100 50 16.6 3 80
SE70NS-YEB(S) 600 400 820   ZZ12400101 DZ12400101 NZ12400101 70 23.2 3 80
SE120NS-YEB(S) 800 400 845   ZZ12400102 DZ12400102 NZ12400102 120 39.8 3 100
SE150NS-YEB(S) 1000 400 845   ZZ12400103 DZ12400103 NZ12400103 150 49.8 3 100
SE200NS-YEB(S) 1000 500 890   ZZ12400104 DZ12400104 NZ12400104 200 66.4 3 100
SE250NS-YEB(S) 1200 500 950   ZZ12400105 DZ12400105 NZ12400105 250 83.0 3 125
SE300NS-YEB(S) 1400 500 950   ZZ12400106 DZ12400106 NZ12400106 300 99.6 3 125
SE400NS-YEB(S) 1500 600 975   ZZ12400107 DZ12400107 NZ12400107 400 132.8 3 125
13-16
