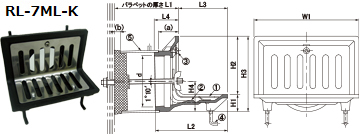

ステンレス製ストレーナ   モルタル防水用・塗膜防水用
←№65カタログ 1-52ページ
廊 下 用 ・ バ ル コ ニ ー 用
みぞ幅100㎜用
寸法 承 認 図 施工資料 定　価 コード№
50        01306210
75         01306230
関連ページ（PDFカタログ）
●施工例
1-55
●施工手順例
1-56
●配管芯との関係及び型枠への墨出し位置
1-57
呼び樋管長さの算出方法
●打込金具
1-59
●部品の形状・スペーサー記号の説明など
1-81
打込金具セット価格（ ルーフドレインの定価に含まれています。）
寸法 塩ビ管と長さ インチ・(㎜) セット価格 コード№
50
VU2½
・(L1ー40)
   01306212
75
SU4
・(L1ー45)
   01306232
型式末尾の［-K］を取った一般型（打込金具無し）の場合は打込金具セットの価格をドレインの定価より減額してください。
注) L1パラペット厚寸法 201㎜ 以上 は、 〜200㎜ サイズ価格の 500円高
     となります。 501㎜ 以上 は 別途見積 となります。
関連ページ（詳細ページ）
●よこ口排水ルーフドレイン用 現場打込用金具
1-81
●スペーサー
1-81

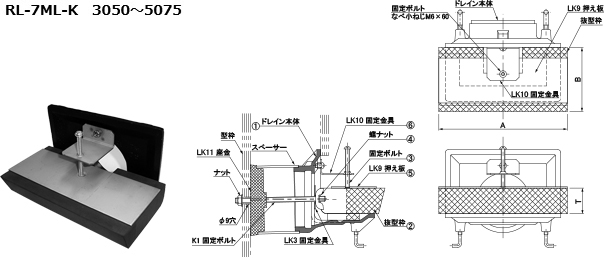

セットアップドレイン　複 数 回 使 用 型
RL-7ML-K
枠厚 寸法 型　式 定　価 コード№ 共通承認図
30 50 RL-7ML-K 3050   01306213
30 75 RL-7ML-K 3075   01306236
40 50 RL-7ML-K 4050   01306214
40 75 RL-7ML-K 4075   01306237
50 50 RL-7ML-K 5050   01306215
50 75 RL-7ML-K 5075   01306238
1-52
