インターロッキングブロック用 充填深さ70㎜
←№65カタログ 2-1-42ページ

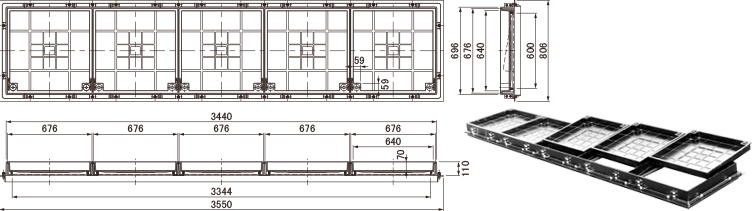

MIB-D5 ローラー付   （5連式） T-8・T-14 歩道(車両乗入)仕様
T-20緊急車両通行可
   ロック機構なし 連結式キャブ用

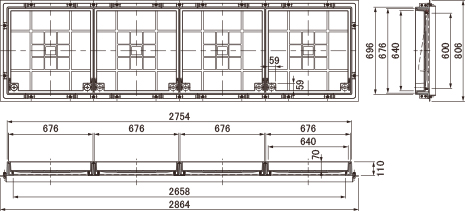

MIB-D4 ローラー付   （4連式） T-8・T-14 歩道(車両乗入)仕様
T-20緊急車両通行可
   ロック機構なし 連結式キャブ用
関連ページ（PDFカタログ）
●オプション部品
2-1-4
スライドハンドル MF-6
（2本使用）または
スライドハンドル MF-58
（2本使用）
●機能区分
2-1-5
●荷重区分
2-1-6~7
●表示マーク
2-1-8
●スライドカバーの特長など
2-1-29
●化粧蓋の水抜き孔
2-1-32
●キャブ＆連結式マンホールカバーの特長
2-1-43

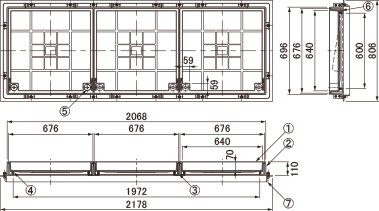

MIB-D3 ローラー付   （3連式） T-8・T-14 歩道(車両乗入)仕様
T-20緊急車両通行可
   ロック機構なし 連結式キャブ用
関連ページ（PDFカタログ）
●T-20緊急車両通行可能の説明
2-1-35
関連ページ（詳細ページ）
●オプション部品
2-1-4
●表示マーク
2-1-8

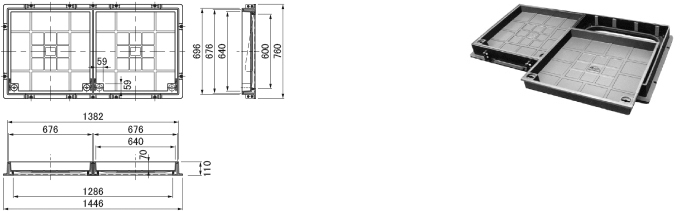

MIB-D2 ローラー付   （2連式） T-8・T-14 歩道(車両乗入)仕様
T-20緊急車両通行可
   ロック機構なし 連結式キャブ用
MIB-D2-45 ローラー付     T-8・T-14 歩道(車両乗入)仕様
T-20緊急車両通行可
   ロック機構なし キャブ用
取り外し可能
施工資料のアイコンにカーソルを置くと施工参考図の内容を表示します。
型　式 仕様 承 認 図 承認図 開閉具付き 施工資料 開閉具なし 開閉具 MF-6 付き
開閉具なし MF-6 付き MF-58付 (参考) 定　価 コード№ 定　価 コード№
MIB-D5
ローラー付
（T-8・Ｔ-14）		 5連式               02401231   02401230
MIB-D4
ローラー付
（T-8・Ｔ-14）		 4連式               02401221   02401220
MIB-D3
ローラー付
（T-8・Ｔ-14）		 3連式               02401211   02401210
MIB-D2
ローラー付
（T-8・Ｔ-14）		 2連式               02401201   02401200
MIB-D2-45
ローラー付
（T-8・Ｔ-14）		                 02401241   02401240
2-1-42
