ステンレス製 スレンダー側溝蓋　スキマ６㎜
←№65カタログ 3-1-29ページ

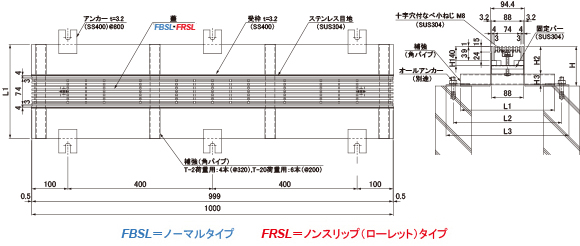

現場打用タイプ　 固定式 ターンプレスロック式 ステンレス目地付 スチール製受枠 （溶融亜鉛めっき）
FBSL   ノーマルタイプ FRSL   ノンスリップ（ローレット）タイプ
☆ コストを節約
  受枠の材質はスチール製品（溶融亜鉛めっき）で、目地部はステンレスSUS304です。
☆ ステン目地は受枠の外側構造
  仕上げ材との目地部取り合いもすっきりと仕上がります。
☆ ステン目地厚みt=4.0
  ステンレススレンダー蓋と同じ4㎜材を使用する事により、蓋 枠がフィットします。
関連ページ（PDFカタログ）
●荷重区分
3-1-3
●機種選定表
3-1-18
●納まり例
3-1-61
●開閉手順
3-1-65
適用荷重 みぞ幅
㎜		 受 枠 単 体 型 式   受  枠  単  体
固定式 ターンプレスロック式　（ 蓋 詳細ページ）
受枠単体型式 +  定　価 定　価 コード№ 承 認 図
Ｔ-2用 150 SLSSG-G15-2S     03563356
SLSSG-G15-2S
 +
FBSL10-1574-2NS
 SB03563356   03587031
SLSSG-G15-2S
 +
FRSL10-1574-2NS
 SR03563356   03587231
200 SLSSG-G20-2S     03563366
SLSSG-G20-2S
 +
FBSL10-1574-2NS
 SB03563366   03587031
SLSSG-G20-2S
 +
FRSL10-1574-2NS
 SR03563366   03587231
250 SLSSG-G25-2S     03563376
SLSSG-G25-2S
 +
FBSL10-1574-2NS
 SB03563376   03587031
SLSSG-G25-2S
 +
FRSL10-1574-2NS
 SR03563376   03587231
300 SLSSG-G30-2S     03563386
SLSSG-G30-2S
 +
FBSL10-1574-2NS
 SB03563386   03587031
SLSSG-G30-2S
 +
FRSL10-1574-2NS
 SR03563386   03587231
T-20用
(敷地内
T-25
適合)		 150 SLSSG-G15-20S     03563390
SLSSG-G15-20S
 +
FBSL10-1574-14／20NS
 SB03563390   03587033
SLSSG-G15-20S
 +
FRSL10-1574-14／20NS
 SR03563390   03587233
200 SLSSG-G20-20S     03563392
SLSSG-G20-20S
 +
FBSL10-1574-14／20NS
 SB03563392   03587033
SLSSG-G20-20S
 +
FRSL10-1574-14／20NS
 SR03563392   03587233
250 SLSSG-G25-20S     03563394
SLSSG-G25-20S
 +
FBSL10-1574-14／20NS
 SB03563394   03587033
SLSSG-G25-20S
 +
FRSL10-1574-14／20NS
 SR03563394   03587233
300 SLSSG-G30-20S     03563396
SLSSG-G30-20S
 +
FBSL10-1574-14／20NS
 SB03563396   03587033
SLSSG-G30-20S
 +
FRSL10-1574-14／20NS
 SR03563396   03587233
3-1-29
