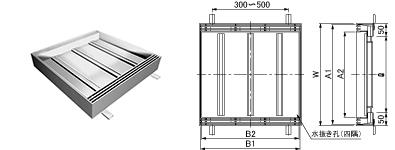

ステンレス製 スリット排水化粧蓋 ます蓋 一般用
←№65カタログ 3-2-4ページ
目地ピッチ10㎜・スキマ6㎜
LPSLM10-歩 歩道用 充填深さ32㎜
LPSLM10-2 T-2用 充填深さ31㎜
LPSLM10-14 T-14 (R5)用 充填深さ31㎜
目地ピッチ10㎜・スキマ6㎜・ボルト固仕様
目地ピッチ15㎜・スキマ11㎜
LPSLMB10-歩 歩道用 充填深さ32㎜
LPSLMB10-2 T-2用 充填深さ31㎜
LPSLMB10-14 T-14 (R5)用 充填深さ31㎜
LPSLM15-歩 歩道用 充填深さ32㎜
LPSLM15-2 T-2用 充填深さ31㎜
LPSLM15-14 T-14 (R5)用 充填深さ31㎜
オプション部品詳細
蓋・枠 単体　定 価／コード№
ピッチ
㎜		 適用
荷重		 ます穴
□㎜		 型    式
（蓋+四方受枠セット）		 定　価
セット		 コード№ 承 認 図 オプション部品 型式
フック 固定仕様
10 歩道用 300
LPSLM10-44-歩
セット
 SZ03475602      MF-22
350
LPSLM10-45-歩
セット
 SZ03475607
450
LPSLM10-55-歩
セット
 SZ03475617
500
LPSLM10-66-歩
セット
 SZ03475622      MF-24
600
LPSLM10-77-歩
セット
 SZ03475627
T-2用 300
LPSLM10-44-2
セット
 SZ03475632      MF-22
350
LPSLM10-45-2
セット
 SZ03475637
450
LPSLM10-55-2
セット
 SZ03475647
500
LPSLM10-66-2
セット
 SZ03475652      MF-24
600
LPSLM10-77-2
セット
 SZ03475657
T-14
(R5)用		 300
LPSLM10-44-14
セット
 SZ03475662      MF-22
350
LPSLM10-45-14
セット
 SZ03475667
450
LPSLM10-55-14
セット
 SZ03475677
500
LPSLM10-66-14
セット
 SZ03475682      MF-24
600
LPSLM10-77-14
セット
 SZ03475687
15 歩道用 300
LPSLM15-44-歩
セット
 SZ03475702      MF-23
350
LPSLM15-45-歩
セット
 SZ03475707
450
LPSLM15-55-歩
セット
 SZ03475717
500
LPSLM15-66-歩
セット
 SZ03475722      MF-24
600
LPSLM15-77-歩
セット
 SZ03475727
T-2用 300
LPSLM15-44-2
セット
 SZ03475732      MF-23
350
LPSLM15-45-2
セット
 SZ03475737
450
LPSLM15-55-2
セット
 SZ03475747
500
LPSLM15-66-2
セット
 SZ03475752      MF-24
600
LPSLM15-77-2
セット
 SZ03475757
T-14
(R5)用		 300
LPSLM15-44-14
セット
 SZ03475762      MF-23
350
LPSLM15-45-14
セット
 SZ03475767
450
LPSLM15-55-14
セット
 SZ03475777
500
LPSLM15-66-14
セット
 SZ03475782      MF-24
600
LPSLM15-77-14
セット
 SZ03475787
ボ
ル
ト
固
定
仕
様		 10 歩道用 300
LPSLMB10-44-歩
セット
 SZ03447602      MF-22 MF-13







CAP-19
350
LPSLMB10-45-歩
セット
 SZ03447607
450
LPSLMB10-55-歩
セット
 SZ03447617
500
LPSLMB10-66-歩
セット
 SZ03447622      MF-24
600
LPSLMB10-77-歩
セット
 SZ03447627
T-2用 300
LPSLMB10-44-2
セット
 SZ03447632      MF-22
350
LPSLMB10-45-2
セット
 SZ03447637
450
LPSLMB10-55-2
セット
 SZ03447647
500
LPSLMB10-66-2
セット
 SZ03447652      MF-24
600
LPSLMB10-77-2
セット
 SZ03447657
T-14
(R5)用		 300
LPSLMB10-44-14
セット
 SZ03447662      MF-22
350
LPSLMB10-45-14
セット
 SZ03447667
450
LPSLMB10-55-14
セット
 SZ03447677
500
LPSLMB10-66-14
セット
 SZ03447682      MF-24
600
LPSLMB10-77-14
セット
 SZ03447687
関連ページ（PDFカタログ）
●特長 ●荷重区分
3-2-2
●機種選定表
3-2-3
●ステンレス製受枠
3-2-8
オプション部品詳細
品名・仕様 形　状 型　式 承 認 図 定価／個 コード№
専用フック
目地ピッチ10㎜用		 MF-22      02369822
専用フック
目地ピッチ15㎜用		 MF-23      02369823
専用フック
ます穴□500,□600用		 MF-24      02369824
開閉具（M8用）
ボックススパナ		 MF-13     02369813
ボルト穴カバー CAP-19 ボルト固定仕様
承認図内に記載
ピッチ
㎜		 適用
荷重		 ます穴
□㎜		 蓋　単　体 四 方 受 枠
型　式 定　価 コード№ 型　式 定　価 コード№
10 歩道用 300
LPSLM10-44-歩
   03475602 SUSLMF-44   03472030
350
LPSLM10-45-歩
   03475607 SUSLMF-45   03472040
450
LPSLM10-55-歩
   03475617 SUSLMF-55   03472050
500
LPSLM10-66-歩
   03475622 SUSLMF-66   03472060
600
LPSLM10-77-歩
   03475627 SUSLMF-77   03472070
T-2用 300
LPSLM10-44-2
   03475632 SUSLMF-44   03472030
350
LPSLM10-45-2
   03475637 SUSLMF-45   03472040
450
LPSLM10-55-2
   03475647 SUSLMF-55   03472050
500
LPSLM10-66-2
   03475652 SUSLMF-66   03472060
600
LPSLM10-77-2
   03475657 SUSLMF-77   03472070
T-14
(R5)用		 300
LPSLM10-44-14
   03475662 SUSLMF-44   03472030
350
LPSLM10-45-14
   03475667 SUSLMF-45   03472040
450
LPSLM10-55-14
   03475677 SUSLMF-55   03472050
500
LPSLM10-66-14
   03475682 SUSLMF-66   03472060
600
LPSLM10-77-14
   03475687 SUSLMF-77   03472070
15 歩道用 300
LPSLM15-44-歩
   03475702 SUSLMF-44   03472030
350
LPSLM15-45-歩
   03475707 SUSLMF-45   03472040
450
LPSLM15-55-歩
   03475717 SUSLMF-55   03472050
500
LPSLM15-66-歩
   03475722 SUSLMF-66   03472060
600
LPSLM15-77-歩
   03475727 SUSLMF-77   03472070
T-2用 300
LPSLM15-44-2
   03475732 SUSLMF-44   03472030
350
LPSLM15-45-2
   03475737 SUSLMF-45   03472040
450
LPSLM15-55-2
   03475747 SUSLMF-55   03472050
500
LPSLM15-66-2
   03475752 SUSLMF-66   03472060
600
LPSLM15-77-2
   03475757 SUSLMF-77   03472070
T-14
(R5)用		 300
LPSLM15-44-14
   03475762 SUSLMF-44   03472030
350
LPSLM15-45-14
   03475767 SUSLMF-45   03472040
450
LPSLM15-55-14
   03475777 SUSLMF-55   03472050
500
LPSLM15-66-14
   03475782 SUSLMF-66   03472060
600
LPSLM15-77-14
   03475787 SUSLMF-77   03472070
ボ
ル
ト
固
定
仕
様		 10 歩道用 300
LPSLMB10-44-歩
   03447602 SUSLMF-B-44   03444030
350
LPSLMB10-45-歩
   03447607 SUSLMF-B-45   03444040
450
LPSLMB10-55-歩
   03447617 SUSLMF-B-55   03444050
500
LPSLMB10-66-歩
   03447622 SUSLMF-B-66   03444060
600
LPSLMB10-77-歩
   03447627 SUSLMF-B-77   03444070
T-2用 300
LPSLMB10-44-2
   03447632 SUSLMF-B-44   03444030
350
LPSLMB10-45-2
   03447637 SUSLMF-B-45   03444040
450
LPSLMB10-55-2
   03447647 SUSLMF-B-55   03444050
500
LPSLMB10-66-2
   03447652 SUSLMF-B-66   03444060
600
LPSLMB10-77-2
   03447657 SUSLMF-B-77   03444070
T-14
(R5)用		 300
LPSLMB10-44-14
   03447662 SUSLMF-B-44   03444030
350
LPSLMB10-45-14
   03447667 SUSLMF-B-45   03444040
450
LPSLMB10-55-14
   03447677 SUSLMF-B-55   03444050
500
LPSLMB10-66-14
   03447682 SUSLMF-B-66   03444060
600
LPSLMB10-77-14
   03447687 SUSLMF-B-77   03444070
3-2-4
