スレンダー側溝蓋＆充填用排水化粧蓋

ＩＮＤＥＸ▲

イージートラフ＆Vトラフ

◁2.マンホールカバー＆FRPマンホールカバー4.ステンレス製グレーチング＆ステンレス製玄関マット▷

３章の目次ページへ

元のページへ戻る

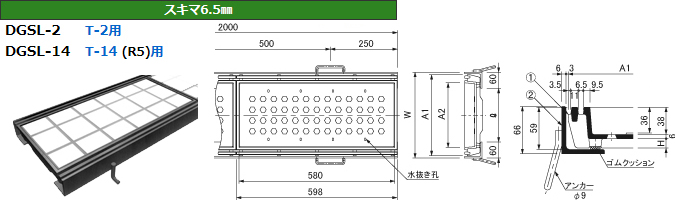

鋳鉄製スリット排水化粧蓋横断溝・側溝蓋一般用充填深さ36㎜

←№65カタログ 3-2-28ページ

参考図のアイコンにカーソルを置くとＵ字溝幅を表示します。

適用荷重	みぞ幅㎜	型　式	定価／枚	コード№	参考単価／ｍ	承認図	参　考　図Ｕ字溝用受枠付	通し受枠
適用荷重	みぞ幅㎜	型　式	定価／枚	コード№	参考単価／ｍ	承認図	参　考　図Ｕ字溝用受枠付	型　式	定価／m	コード№
T-2用	150	DGSL25-2		03477125	MZ03477125			GSL-66		04328314
	200	DGSL30-2		03477130	MZ03477130
	250	DGSL35-2		03477135	MZ03477135
	300	DGSL40-2		03477140	MZ03477140
T-14 (R5)用	150	DGSL25-14		03477225	MZ03477225
	200	DGSL30-14		03477230	MZ03477230
	250	DGSL35-14		03477235	MZ03477235
	300	DGSL40-14		03477240	MZ03477240
受枠コーナー溶接・加工費／1ヶ所									AZ04328314

関連ページ（PDFカタログ）

●特長 ●荷重区分

●機種選定表

●スチール製受枠

●スチール製Ｕ字溝用受枠

関連ページ（詳細ページ）

●スチール製Ｕ字溝用受枠

オプション部品詳細

品名・仕様	形　状	承認図	型　式	定価／個	コード№
専用フック			MF-22		02369822
