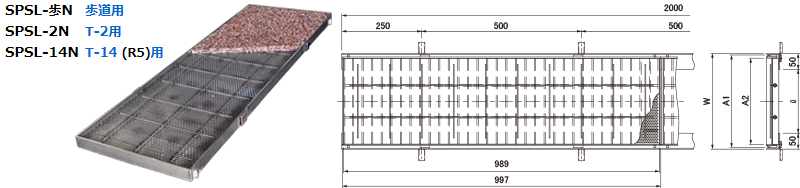

ステンレス製 透水材充填用 側溝蓋 充填深さ16㎜
←№65カタログ 3-3-4ページ
スキマ8㎜
関連ページ（PDFカタログ）
●ステンレス製受枠
3-2-8
オプション部品（専用フック）詳細
形　状 型　式 定価／個 コード№ 承 認 図
MF-24   02369824
適用
荷重		 みぞ幅
㎜		 型　式 定価／枚 コード№   承 認 図 適用 通し受枠 コーナー溶接
加工費/1ヶ所
型　式 定価／m コード№
歩道用 100 SPSL20-歩N   03460021      SL-38   03480338 AZ03480338
150 SPSL25-歩N   03460026
200 SPSL30-歩N   03460031
250 SPSL35-歩N   03460036
300 SPSL40-歩N   03460041
350 SPSL45-歩N   03460046
400 SPSL50-歩N   03460051
450 SPSL55-歩N   03460056
T- 2用 100 SPSL20-2N   03460121      SL-38   03480338
150 SPSL25-2N   03460126
200 SPSL30-2N   03460131
250 SPSL35-2N   03460136      SL-43   03480343
300 SPSL40-2N   03460141      SL-50   03480350
350 SPSL45-2N   03460146
400 SPSL50-2N   03460151      SL-56   03480356
450 SPSL55-2N   03460156
T-14
(R5)用		 100 SPSL20-14N   03460221      SL-43   03480343
150 SPSL25-14N   03460226
200 SPSL30-14N   03460231      SL-50   03480350
250 SPSL35-14N   03460236      SL-56   03480356
300 SPSL40-14N   03460241      SL-68   03480368
350 SPSL45-14N   03460246
400 SPSL50-14N   03460251
450 SPSL55-14N   03460256
3-3-4
