DKC総合カタログ-最新版

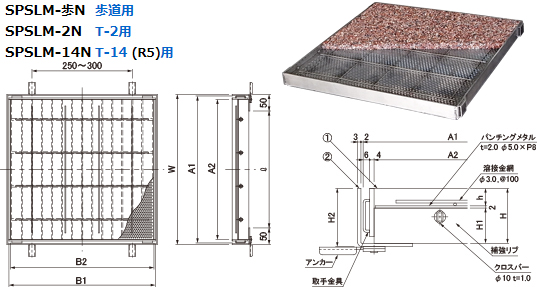

ステンレス製透水材充填用ます蓋充填深さ16㎜

←№65カタログ 3-3-5ページ

スキマ8㎜

関連ページ（PDFカタログ）

●透水材充填グレートの特長

●ステンレス製受枠

オプション部品

品名・型式	形　状
専用フック MF-24

蓋・枠単体　定価／コード№

適用荷重	ます穴 □㎜	型式（蓋+四方受枠セット）	定　価セット	コード№	承認図	オプション部品
適用荷重	ます穴 □㎜	型式（蓋+四方受枠セット）	定　価セット	コード№	承認図	型　式	定価／個	コード№	承認図
歩道用	300	SPSLM44-歩N セット	SZ03460511			MF-24		02369824
	350	SPSLM45-歩N セット	SZ03460516
	400	SPSLM50-歩N セット	SZ03460521
	450	SPSLM55-歩N セット	SZ03460526
	500	SPSLM66-歩N セット	SZ03460531
	550	SPSLM65-歩N セット	SZ03460536
	600	SPSLM77-歩N セット	SZ03460541
T-2用	300	SPSLM44-2N セット	SZ03460611
	350	SPSLM45-2N セット	SZ03460616
	400	SPSLM50-2N セット	SZ03460621
	450	SPSLM55-2N セット	SZ03460626
	500	SPSLM66-2N セット	SZ03460631
	550	SPSLM65-2N セット	SZ03460636
	600	SPSLM77-2N セット	SZ03460641
T-14 (R5)用	300	SPSLM44-14N セット	SZ03460711
	350	SPSLM45-14N セット	SZ03460716
	400	SPSLM50-14N セット	SZ03460721
	450	SPSLM55-14N セット	SZ03460726
	500	SPSLM66-14N セット	SZ03460731
	550	SPSLM65-14N セット	SZ03460736
	600	SPSLM77-14N セット	SZ03460741

適用荷重	ます穴 □㎜	蓋　単　体			四方受枠
適用荷重	ます穴 □㎜	型　式	定　価	コード№	型　式	定　価	コード№	備　考
歩道用	300	SPSLM44-歩N		03460511	SPLMF38-44		03483611
	350	SPSLM45-歩N		03460516	SPLMF38-45		03483616
	400	SPSLM50-歩N		03460521	SPLMF38-50		03483621
	450	SPSLM55-歩N		03460526	SPLMF38-55		03483626
	500	SPSLM66-歩N		03460531	SPLMF38-66		03483631
	550	SPSLM65-歩N		03460536	SPLMF38-65		03483636
	600	SPSLM77-歩N		03460541	SPLMF38-77		03483641
T-2用	300	SPSLM44-2N		03460611	SPLMF43-44		03460612
	350	SPSLM45-2N		03460616	SPLMF50-45		03483716
	400	SPSLM50-2N		03460621	SPLMF50-50		03483721
	450	SPSLM55-2N		03460626	SPLMF50-55		03483726
	500	SPSLM66-2N		03460631	SPLMF56-66		03460632
	550	SPSLM65-2N		03460636	SPLMF56-65		03460637
	600	SPSLM77-2N		03460641	SPLMF56-77		03460642
T-14 (R5)用	300	SPSLM44-14N		03460711	SPLMF56-44		03460712
	350	SPSLM45-14N		03460716	SPLMF68-45		03460717
	400	SPSLM50-14N		03460721	SPLMF68-50		03460722
	450	SPSLM55-14N		03460726	SPLMF68-55		03460727
	500	SPSLM66-14N		03460731	SPLMF68-66		03460732
	550	SPSLM65-14N		03460736	SPLMF68-65		03460737
	600	SPSLM77-14N		03460741	SPLMF68-77		03460742
