スチール製 砂利ボックスグレーチング 歩道用
←№65カタログ 3-5-2ページ
みぞ幅
㎜		 型　式 承 認 図 定価／枚 コード№ 参 考
単価／ｍ		 適用 通し受枠 コーナー溶接
加工費/1ヶ所		 オプション部品
型 式 定価／m 型 式 定価／個 コード№

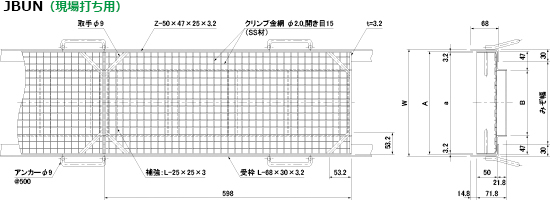

120 JBUN-12      03486410 MZ03486410 JB-68 UZ03486410 AJ04328130 MF-1   02369801
150 JBUN-15      03486411 MZ03486411
200 JBUN-20      03486413 MZ03486413
250 JBUN-25      03486417 MZ03486417
300 JBUN-30      03486415 MZ03486415
350 JBUN-35      03486418 MZ03486418
関連ページ（PDFカタログ）
●施工例・実績写真
3-5-5
オプション部品
品  名・型  式 形　状 承 認 図
フック・ MF-1
ます穴

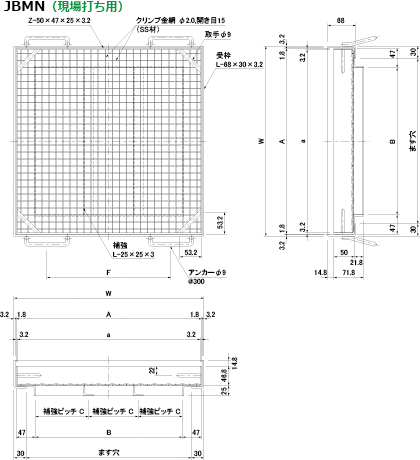

□㎜		 蓋+四方受枠 蓋 単体 四方受枠 単体 オプション部品
型　式 承 認 図 定　価 定価／枚 コード№ 型　式 定価／組 コード№ 型 式 定価／個 コード№
300 JBMN-30    SZ03486501   03486501 JBM-30   03486502 MF-1   02369801
350 JBMN-35    SZ03486531   03486531 JBM-35   03486532
400 JBMN-40    SZ03486505   03486505 JBM-40   03486506
450 JBMN-45    SZ03486511   03486511 JBM-45   03486512
500 JBMN-50    SZ03486515   03486515 JBM-50   03486516
600 JBMN-60    SZ03486521   03486521 JBM-60   03486522
3-5-2
