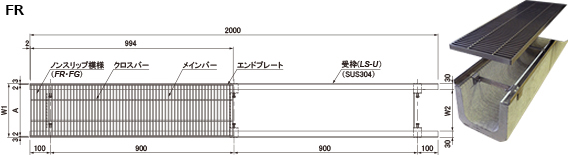

メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜ ・ 22㎜ ・ 30㎜

●寸法表　側溝衝撃なし

みぞ幅 ㎜	蓋幅 ㎜	高さ ㎜	ピッチ ㎜	型　式	蓋、枠セット	適用荷重	蓋		適用受枠
					承 認 図	側溝用	定 価／枚	コード№	型　式	受枠承認図	定 価／m
150	200	15	10	FR10-1520		T-14		05365840	LS-15-U15		UZ05389000
			13	FR13-1520		T-14		05366020
			15	FR15-1520		T-14		05366220
			22	FR22-1520		T-2		05366520
			30	FR30-1520		T-2		05366720
		20	22	FR22-2020		T-14		05366521	LS-20-U15		UZ05389001
			30	FR30-2020		T-14		05366721
		25	30	FR30-2520		T-14		05366722	LS-25-U15		UZ05389002
180	250	15	10	FR10-1525		T-14		05365850	LS-15-U18		UZ05389000
			13	FR13-1525		T-2		05366030
			15	FR15-1525		T-2		05366230
			22	FR22-1525		T-2		05366530
			30	FR30-1525		歩 道		05366730
		20	10	FR10-2025		T-14		05365851	LS-20-U18		UZ05389001
			13	FR13-2025		T-14		05366031
			15	FR15-2025		T-14		05366231
			22	FR22-2025		T-2		05366531
			30	FR30-2025		T-2		05366731
		25	15	FR15-2525		T-14		05366232	LS-25-U18		UZ05389002
			22	FR22-2525		T-14		05366532
			30	FR30-2525		T-6		05366732
		32	30	FR30-3225		T-14		05366733	LS-32-U18		UZ05389003
240	300	15	10	FR10-1530		T-2		05365860	LS-15-U24		UZ05389000
			13	FR13-1530		T-2		05366040
			15	FR15-1530		T-2		05366240
			22	FR22-1530		歩 道		05366540
			30	FR30-1530		歩 道		05366740
		20	10	FR10-2030		T-14		05365861	LS-20-U24		UZ05389001
			13	FR13-2030		T-6		05366041
			15	FR15-2030		T-2		05366241
			22	FR22-2030		T-2		05366541
			30	FR30-2030		T-2		05366741
		25	10	FR10-2530		T-14		05365862	LS-25-U24		UZ05389002
			13	FR13-2530		T-14		05366042
			15	FR15-2530		T-14		05366242
			22	FR22-2530		T-2		05366542
			30	FR30-2530		T-2		05366742
		32	22	FR22-3230		T-14		05366543	LS-32-U24		UZ05389003
			30	FR30-3230		T-14		05366743
		38	30	FR30-3830		T-14		05366744	LS-38-U24		UZ05389004
300	350	15	10	FR10-1535		T-2		05365870	LS-15-U30		UZ05389000
			13	FR13-1535		T-2		05366050
			15	FR15-1535		歩 道		05366250
			22	FR22-1535		歩 道		05366550
			30	FR30-1535		歩 道		05366750
		20	10	FR10-2035		T-2		05365871	LS-20-U30		UZ05389001
			13	FR13-2035		T-2		05366051
			15	FR15-2035		T-2		05366251
			22	FR22-2035		T-2		05366551
			30	FR30-2035		歩 道		05366751
		25	10	FR10-2535		T-14		05365872	LS-25-U30		UZ05389002
			13	FR13-2535		T-14		05366052
			15	FR15-2535		T-6		05366252
			22	FR22-2535		T-2		05366552
			30	FR30-2535		T-2		05366752
		32	13	FR13-3235		T-14		05366053	LS-32-U30		UZ05389003
			15	FR15-3235		T-14		05366253
			22	FR22-3235		T-6		05366553
			30	FR30-3235		T-2		05366753
		38	22	FR22-3835		T-14		05366554	LS-38-U30		UZ05389004
			30	FR30-3835		T-14		05366754
		50	30	FR30-5035		T-14		05366755	LS-50-U30		UZ05389005
受枠コーナー加工費／1ヶ所											AZ05389000

オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名	型　式	摘　要		定価／個	コード№
ステンレス製 クサリ	CS4C2A-50	P＝10㎜用	H=15,20㎜用		05389980
	CS4C4A+KC-2S		H=25,32,38,50㎜用		05389961
	CS4C4A	P＝13,15,22,30㎜用	H=15,20,25,32㎜用		05389960
	CS4C5A		H=38,50㎜用		05389970
開閉具	MF-20	フック（ステンレスグレーチング全般）			02369820
連結金具	KC-3	P＝15,22,30㎜用			05389710
連結クリップ	US-9-15	P＝10,13,15,22,30㎜用	H＝15㎜用		05389682
	US-9-20		H＝20㎜用		05389683
	US-9-25		H＝25㎜用		05389684
	US-9-32		H＝32㎜用		05389685
	US-9-38		H＝38㎜用		05389686
	US-9-50		H＝50㎜用		05389687
