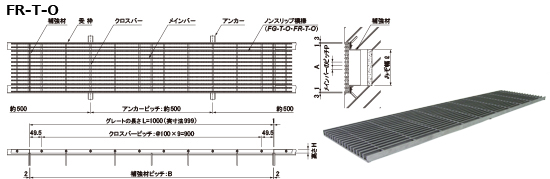

フラットバー　縦目タイプ（オープンエンド式）
←№65カタログ 4-1-16ページ
ノンスリップタイプ（ローレット）
メインバーのピッチ 10㎜ ・ 13㎜ ・ 15㎜

関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●フラットバーの特長と仕様
4-1-3
●サッシ際グレーチング施工例
4-1-17
●オプション部品
4-2-11
関連ページ（詳細ページ）
●オプション部品
4-2-11
●寸法表　歩道荷重 ／ T－2荷重（横断溝・側溝） オープンエンド
高さ
㎜		 みぞ幅
㎜		 蓋幅
㎜		 ピッチ
㎜		 型　式 承 認 図 蓋 適用
荷重		 適用受枠
定 価／枚 コード№ 型 式 定 価／m コード№
15 52 104 10 FR10-15104T-O-歩      05358020 歩 道 LS-20   05389001
56 108 13 FR13-15108T-O-歩      05358120
57 109 15 FR15-15109T-O-歩      05358320
52 104 10 FR10-15104T-O-2      05358030 T-2
56 108 13 FR13-15108T-O-2      05358130
57 109 15 FR15-15109T-O-2      05358330
102 154 10 FR10-15154T-O-歩      05358021 歩 道
95 147 13 FR13-15147T-O-歩      05358121
102 154 15 FR15-15154T-O-歩      05358321
102 154 10 FR10-15154T-O-2      05358031 T-2
95 147 13 FR13-15147T-O-2      05358131
102 154 15 FR15-15154T-O-2      05358331
152 204 10 FR10-15204T-O-歩      05358022 歩 道
147 199 13 FR13-15199T-O-歩      05358122
147 199 15 FR15-15199T-O-歩      05358322
152 204 10 FR10-15204T-O-2      05358032 T-2
147 199 13 FR13-15199T-O-2      05358132
147 199 15 FR15-15199T-O-2      05358332
202 254 10 FR10-15254T-O-歩      05358023 歩 道
199 251 13 FR13-15251T-O-歩      05358123
207 259 15 FR15-15259T-O-歩      05358323
202 254 10 FR10-15254T-O-2      05358033 T-2
199 251 13 FR13-15251T-O-2      05358133
207 259 15 FR15-15259T-O-2      05358333
受枠コーナー加工費／1ヶ所 AZ05389000
オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名 型　式 摘　要 定価／個 コード№
開 閉 具 MF-20 フック（ステンレスグレーチング全般）   02369820
4-1-16
