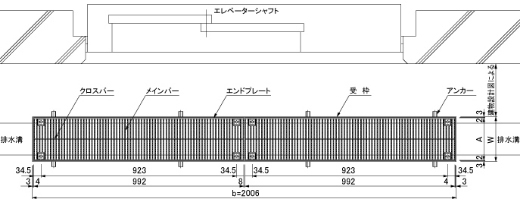

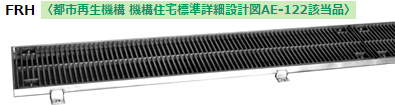

フラットバー　エレベーター出入口用
←№65カタログ 4-1-20ページ
ノンスリップタイプ（ローレット）
メインバーのピッチ 13㎜

関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●フラットバーの特長と仕様
4-1-3
●オプション部品
4-2-11
関連ページ（詳細ページ）
●オプション部品（承認図）
4-2-11
●適用受枠
●寸法表
ピッチ
㎜		 みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 型　式 承 認 図 蓋+受枠 セット
定 価／組 コード№
13 100 150 20 FRH13-2015      05367980
150 200 20 FRH13-2020      05367985
200 250 20 FRH13-2025      05367990
250 300 20 FRH13-2030      05367995
オプション部品
品　名 型　式 定価／個 コード№
ボルトキャップ CAP-19-1320   05389744
ボックススパナ MF-13   02369813
フック MF-20   02369820
4-1-20
