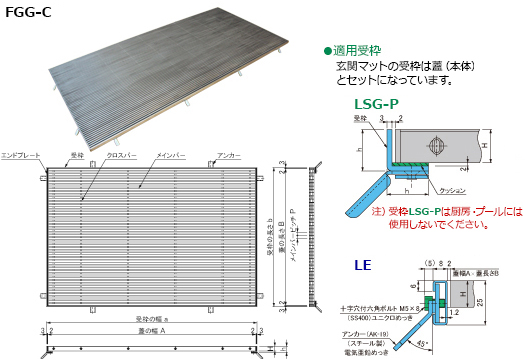

ダイ・シャット型 フラットバーグレーチング 玄関マット用
←№65カタログ 4-3-5ページ
ノンスリップタイプ（グリップ）
メインバーのピッチ 10㎜ ・ 13㎜

関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●Ｔバーの特長と仕様
4-2-1
●オプション部品
4-2-11
関連ページ（詳細ページ）
●オプション部品
4-2-11
オプション部品
開閉フック
型　式 定価／個 コード№
MF-20   02369820
●寸法表

呼称寸法
 製品寸法 ㎜ 型　式 適用受枠 承 認 図 蓋+受枠 セット
幅×長さ 高さ ピッチ LGP-P 定 価／組 コード№
900×600 882×582 15 10 FGG10-1596-C LSG-15P   FZ05327500
13 FGG13-1596-C LSG-15P   FZ05327600
20 10 FGG10-2096-C LSG-20P   FZ05327505
13 FGG13-2096-C LSG-20P   FZ05327605
1200×600 1182×582 20 10 FGG10-20126-C LSG-20P   FZ05327515
13 FGG13-20126-C LSG-20P   FZ05327615
1200×900 1182×882 20 10 FGG10-20129-C LSG-20P   FZ05327525
13 FGG13-20129-C LSG-20P   FZ05327625
1500×900 1482×882 20 10 FGG10-20159-C LSG-20P   FZ05327535
13 FGG13-20159-C LSG-20P   FZ05327635
1800×900 1782×882 20 10 FGG10-20189-C LSG-20P    FZ05327545
13 FGG13-20189-C LSG-20P    FZ05327645
呼称寸法
 製品寸法 ㎜ 型　式 適用受枠 承 認 図 蓋+受枠 セット
幅×長さ 高さ ピッチ LE 定 価／組 コード№
900×600 872×572 15 10 FGG10-1596-CLE LE-15   FZ05327700
13 FGG13-1596-CLE LE-15   FZ05327800
20 10 FGG10-2096-CLE LE-20   FZ05327705
13 FGG13-2096-CLE LE-20   FZ05327805
1200×600 1172×572 20 10 FGG10-20126-CLE LE-20   FZ05327715
13 FGG13-20126-CLE LE-20   FZ05327815
1200×900 1172×872 20 10 FGG10-20129-CLE LE-20   FZ05327725
13 FGG13-20129-CLE LE-20   FZ05327825
1500×900 1472×872 20 10 FGG10-20159-CLE LE-20   FZ05327735
13 FGG13-20159-CLE LE-20   FZ05327835
1800×900 1772×872 20 10 FGG10-20189-CLE LE-20   FZ05327745
13 FGG13-20189-CLE LE-20   FZ05327845
4-3-5
