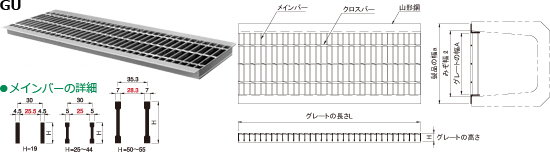

U字溝蓋　側溝用
←№65カタログ 6-26ページ
〈公共建築協会評価品 歩行(歩道)~T-14〉
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
●標準詳細図集該当品
6-31
関連ページ（詳細ページ）
●オプション部品
6-5
みぞ幅
㎜		 製品寸法 ㎜ 型　式 歩道 適 用 荷 重 承 認 図 蓋 オプション部品
側溝 衝撃なし 連結クリップ
別途お見積りいたします
L a H T-2 T-6 T-14 定 価／枚 コード№
150 995 195 19 GU19-15 ● ●          04341010 US-11
210 25 GU25-15     ● ●      04340310
180 995 225 19 GU19-18 ● ●          04341020
240 25 GU25-18     ● ●      04340320
200 995 245 19 GU19-20 ● ●          04341025
260 32 GU32-20     ● ●      04341125
240 995 285 19 GU19-24 ●            04341030
300 25 GU25-24   ●          04340330
32 GU32-24     ● ●      04340530
300 995 345 19 GU19-30 ●            04341040
360 25 GU25-30   ●          04340340
38 GU38-30     ●        04340640
375 44 GU44-30       ●      04340740
360 995 405 19 GU19-36 ●            04341050
420 32 GU32-36   ●          04340550
435 44 GU44-36     ●        04340750
50 GU50-36       ●      04340850 US-13
450 995 495 19 GU19-45 ●            04341060 US-11
510 32 GU32-45   ●          04340560
525 50 GU50-45     ●        04340860 US-13
547 55 GU55-45       ●      04340960
オプション部品　パッキン　／ 個（両サイド1組：5,000円） P-27   05389995
オプション部品　パッキン　／ 個（別途お見積りいたします） P-33
