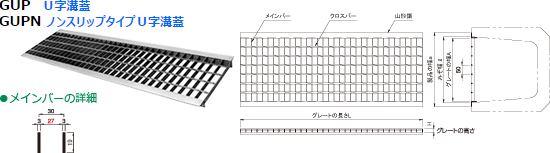

U字溝蓋　歩道用
←№65カタログ 6-28ページ
〈公共建築協会評価品 歩行(歩道)〉
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
関連ページ（詳細ページ）
●オプション部品
6-5
みぞ幅
㎜		 製品寸法 ㎜ 型　式 承 認 図 蓋 オプション部品
L a H 定 価／枚 コード№ 品 名 型 式 定価／個 コード№
150 993 195 19 GUP19-15      04343110 連結クリップ US-11 別途お見積りいたします
180 993 225 19 GUP19-18      04343120
240 993 285 19 GUP19-24      04343130 パッキン P-27   05389995
300 993 345 19 GUP19-30      04343140   (両サイド1組：5,000円)
360 993 405 19 GUP19-36      04343150 パッキン P-33 別途お見積りいたします
450 993 495 19 GUP19-45      04343160
みぞ幅
㎜		 製品寸法 ㎜ 型　式 承 認 図 蓋 オプション部品
L a H 定 価／枚 コード№ 品 名 型 式 定価／個 コード№
150 993 194 19 GUPN19-15      04343210 連結クリップ US-11 別途お見積りいたします
180 993 224 19 GUPN19-18      04343220
240 993 284 19 GUPN19-24      04343230 パッキン P-27   05389995
300 993 344 19 GUPN19-30      04343240   (両サイド1組：5,000円)
360 993 404 19 GUPN19-36      04343250 パッキン P-33 別途お見積りいたします
450 993 494 19 GUPN19-45      04343260
6-28
