モルタル充填用 簡易密閉型（一般型） 屋内用
←№65カタログ 9-11ページ
アルミ目地　　　デルタハッチ
（充填深さ22.5㎜）
関連ページ（PDFカタログ）
●特長と仕様
9-2
●機種選定表
9-3
●施工手順例
9-13
●取扱説明書
9-24
関連ページ（詳細ページ）
●専用ハンドル MF-44
9-2

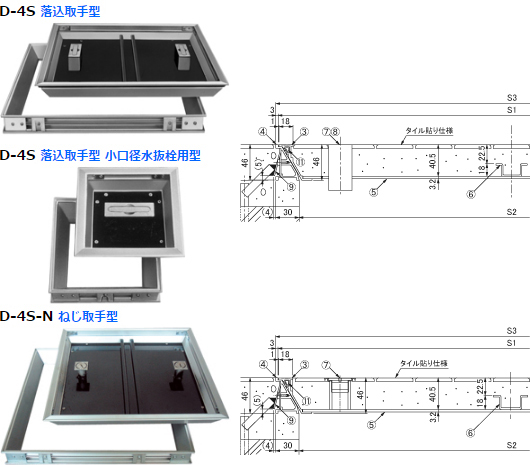

寸法
㎜		 落込取手型   専用ハンドルなし
型　式 承 認 図     定　価 コード№
200 D-4S 小口径水抜栓用          09349010
250 D-4S 小口径水抜栓用          09349020
300 D-4S 小口径水抜栓用          09349030
350 D-4S          09326040
450 D-4S          09326060
500 D-4S          09326070
600 D-4S          09326090
寸法
㎜		 ねじ取手型 専用ハンドル MF-44 付 専用ハンドルなし 専用ハンドル（オプション）
型　式 承 認 図 定　価 コード№ 定　価 コード№ 型　式 定価／個 コード№
350 D-4S-N      09302540   09326045 MF-44   02369844
450 D-4S-N      09302560   09326065
500 D-4S-N      09302570   09326075
600 D-4S-N      09302590   09326095
9-11
