磁器タイル貼物用・モルタル充填用（充填深さ30㎜）
←№65カタログ 10-8ページ
アルミ目地
AP-M
関連ページ（詳細ページ）
●ケーブルホール蓋 AP-M型
10-10
蓋板厚 3.2 ㎜

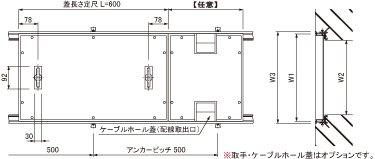

蓋の切欠き加工・取手割付図
・
標準付属部品
・
オプション部品
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 単品承認図 共通承認図 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 型　式 定価／m コード№
200 252 AP-M-25   06352425 MZ06352425      AFK-18   06336080
250 302 AP-M-30   06352430 MZ06352430
300 352 AP-M-35   06352435 MZ06352435   受枠コーナー加工費／1ヶ所
350 402 AP-M-40   06352440 MZ06352440     AZ06335300
蓋の切欠き加工費（縁枠付）
三角形切欠き		   1ヶ所 TZ06352425
AP-M切欠き図
AP-M取手割付図
関連ページ（PDFカタログ）
●特長・材質・強度・用途・機種選定表
10-2
●施工について
10-13
●幅出しスペーサー取付例・取手について
10-3
●アルミ製受枠
10-14
●ケーブルホール蓋タイプ
10-10
関連ページ（詳細ページ）
●標準付属部品・オプション部品
10-3
標準付属部品
品  名 型　式 定価／個 コード№ 標準付属個数
直線ジョイント JS   06341020 1
溶接アンカー AK-2   06341011 4
壁際用アンカー AK-35   06341012 ※
※壁際用アンカーは 標準付属品 ではございません。
　ピットンの設置場所に応じて、必要な際はご指示ください。
オプション部品
品  名 型　式 定価／個 コード№
入隅ジョイント  JI   06341030
入隅切ジョイント JI-2   06341050
出隅ジョイント JO   06341040
出隅切ジョイント JO-2   06341060
アルミ取手 AT(ボックス付) UZ06341110
オプション部品  幅出しスペーサー
みぞ幅 ㎜ 蓋幅 ㎜ 型　式 定価／個 コード№
200 252 SAA-25   06339425
250 302 SAA-30   06339430
300 352 SAA-35   06339435
350 402 SAA-40   06339440
