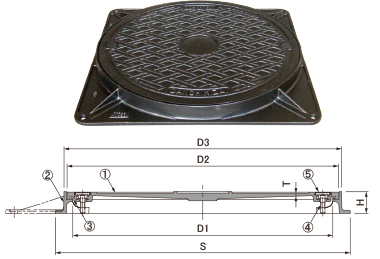

建築・設備用　ボルトロック式　角枠タイプ
←№65カタログ 2-1-68ページ
密閉形〔防水型・防臭型〕
関連ページ（PDFカタログ）
●オプション部品
2-1-4
フック
MF-1
（2本使用）
ボックススパナ
MF-4
（1本使用）
クサリ
C6MA-50
専用ハンドル
M10L-F
特殊ボルト    M10L-35
●機能区分
2-1-5
●荷重区分
2-1-6~7
●表示文字
2-1-9
●桝取付金具 取付（450・600）
2-1-31
●落下防止網
2-1-56
●打込型枠 MK3-H
2-1-62~63
●マンホール取付タラップ ショートタイプ
2-1-76~77
●MD断熱カバー付製品
2-1-82
MSA-L 450～600 T-2
MCA-L 300～600 T-6
MCA-L-20 300～600 T-20 ランクＣ ・ T-25 ランクＣ
関連ページ（詳細ページ）
●オプション部品
2-1-4
●落下防止網
2-1-56
●打込型枠 MK3-H
2-1-62
●マンホール取付タラップ 後付施工用
2-1-76
●MD断熱カバー付製品
2-1-82
施工資料のアイコンにカーソルを置くと施工参考図の内容を表示します。
開閉具取扱説明書
型　式 寸法 承 認 図 施工資料
（複数枚含）		 開閉具なし 開閉具付き 参 考 図
開閉具なし 開閉具付き 定　価 コード№ 定　価 コード№ クサリ有
MSA-L
（T-2）		 450          02311141   02311140
500          02311151   02311150
600           02311161   02311160
MCA-L
（T-6）		 300          02311311   02311310
350          02311321   02311320
450          02311341   02311340
500          02311351   02311350
600           02311361   02311360
MCA-L-20
（T-20ランクＣ）
（T-25ランクＣ） 		300          02311316   02311317
350          02311326   02311327
450          02311346   02311347
500          02311356   02311357
600           02311366   02311367
2-1-68
