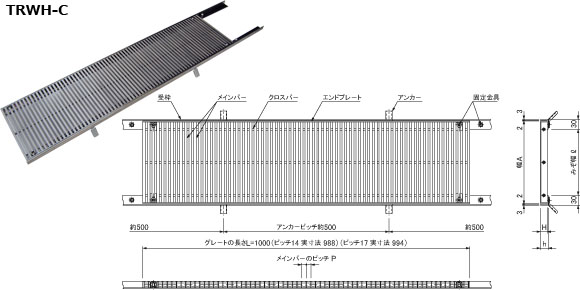

歩道用 Ｔバー 固定式 側溝蓋用
←№65カタログ 4-2-3ページ
ノンスリップタイプ　クローズエンド
メインバーのピッチ 14㎜ ・ 17㎜

関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●Ｔバーの特長と仕様
4-2-1
●オプション部品
4-2-11
関連ページ（詳細ページ）
●オプション部品
4-2-11
●適用受枠

●寸法表　クローズエンド
みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 ピッチ
㎜		 型　式 蓋、枠セット 蓋 通し受枠 受 枠 コーナー
加工費／1ヶ所
承 認 図 定 価／枚 コード№ 型　式 定 価／m コード№
100 150 15 14 TRWH14-1515-C      05323410 LT14-15   05328000 AZ05328000
17 TRWH17-1515-C      05323610 LT17-15   05328010
20 14 TRWH14-2015-C      05323411 LT14-20   05328001
17 TRWH17-2015-C      05323611 LT17-20   05328011
150 200 15 14 TRWH14-1520-C      05323420 LT14-15   05328000
17 TRWH17-1520-C      05323620 LT17-15   05328010
20 14 TRWH14-2020-C      05323421 LT14-20   05328001
17 TRWH17-2020-C      05323621 LT17-20   05328011
200 250 15 14 TRWH14-1525-C      05323430 LT14-15   05328000
17 TRWH17-1525-C      05323630 LT17-15   05328010
20 14 TRWH14-2025-C      05323431 LT14-20   05328001
17 TRWH17-2025-C      05323631 LT17-20   05328011
250 300 15 14 TRWH14-1530-C      05323440 LT14-15   05328000
17 TRWH17-1530-C      05323640 LT17-15   05328010
20 14 TRWH14-2030-C      05323441 LT14-20   05328001
17 TRWH17-2030-C      05323641 LT17-20   05328011
300 350 15 14 TRWH14-1535-C      05323450 LT14-15   05328000
17 TRWH17-1535-C      05323650 LT17-15   05328010
20 14 TRWH14-2035-C      05323451 LT14-20   05328001
17 TRWH17-2035-C      05323651 LT17-20   05328011
オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名 型　式 摘　要 定価／個 コード№
六角棒スパナ (呼び5) MF-26 六角穴付ボタンボルトM8に使用   03589950
開閉具 MF-20 フック（ステンレスグレーチング全般）   02369820
4-2-3
