歩道用 側溝蓋 U字溝用受枠（幅止めスペーサー付）
←№65カタログ 4-2-5ページ
ノーマルタイプ　クローズエンド
メインバーのピッチ 14㎜ ・ 17㎜
●適用受枠

関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●Ｔバーの特長と仕様
4-2-1
●オプション部品
4-2-11
関連ページ（詳細ページ）
●オプション部品
4-2-11

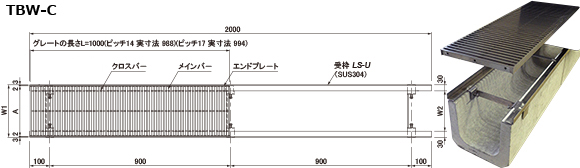

●寸法表　クローズエンド
オプション部品
みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 ピッチ
㎜		 型　式 蓋、枠セット 蓋 通し受枠 受 枠 コーナー
加工費／1ヶ所
承 認 図 定 価／枚 コード№ 型　式 受枠承認図 定 価／m
150 200 15 14 TBW14-1520-C      05321020 LS-15-U15    UZ05389000 AZ05389000
17 TBW17-1520-C      05321220
20 14 TBW14-2020-C      05321021 LS-20-U15    UZ05389001
17 TBW17-2020-C      05321221
180 250 15 14 TBW14-1525-C      05321030 LS-15-U18    UZ05389000
17 TBW17-1525-C      05321230
20 14 TBW14-2025-C      05321031 LS-20-U18    UZ05389001
17 TBW17-2025-C      05321231
240 300 15 14 TBW14-1530-C      05321040 LS-15-U24    UZ05389000
17 TBW17-1530-C      05321240
20 14 TBW14-2030-C      05321041 LS-20-U24    UZ05389001
17 TBW17-2030-C      05321241
300 350 15 14 TBW14-1535-C      05321050 LS-15-U30    UZ05389000
17 TBW17-1535-C      05321250
20 14 TBW14-2035-C      05321051 LS-20-U30    UZ05389001
17 TBW17-2035-C      05321251
オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名 型　式 摘　要 定価／個 コード№
ステンレス製クサリ CS4C4A Ｔバータイプ用   05389960
開閉具 MF-20 フック（ステンレスグレーチング全般）   02369820
連結クリップ US-14-15 H=15用・端部メインバーがTバー同士   05389688
US-14-20 H=20用・端部メインバーがTバー同士   05389689
US-15-15 H=15用・端部メインバーがフラットバー同士   05389690
US-15-20 H=20用・端部メインバーがフラットバー同士   05389691
US-7 H=15用・端部メインバーがフラットバーとTバー   05389680
US-8 H=20用・端部メインバーがフラットバーとTバー   05389681
4-2-5
