特殊改良ます用　細目 CD蓋〈東京都都市整備局型〉
←№65カタログ 6-30ページ
関連ページ（PDFカタログ）
●特長と機種選定表
6-2
●仕様
6-3
●荷重区分
6-4
●標準付属部品 クサリ C4CA-50
6-5
●リーブスクリーン
6-34
関連ページ（詳細ページ）
●リーブスクリーン
6-34

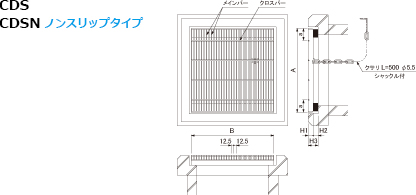

製品寸法 ㎜
 型　式 歩道 Ｔ-2 Ｔ-6 Ｔ-14 承 認 図 定　価 コード№
A×B H1 H3
370×367 25 50 CDS300-2   ● ●              04350471
425×418 25 50 CDS360-2   ● ●              04350472
518×506 25 50 CDS450-2   ● ●              04350473
570×569 32 48 CDS500-2   ● ●              04350474
670×657 32 57 CDS600-2   ● ●              04350475
370×367 32 52 CDS300-14       ● ● ● ●      04350481
425×418 32 52 CDS360-14       ● ● ● ●      04350482
518×506 38 50 CDS450-14       ● ● ● ●      04350483
570×569 38 50 CDS500-14       ● ● ● ●      04350484
670×670 38 58 CDS600-14       ● ●   ●      04350485
製品寸法 ㎜
 型　式 歩道 Ｔ-2 Ｔ-6 Ｔ-14 承 認 図 定　価 コード№
A×B H1 H3
370×365 25 50 CDSN300-2   ● ●              04350500
425×425 25 50 CDSN360-2   ● ●              04350501
518×515 25 50 CDSN450-2   ● ●              04350502
570×560 25 50 CDSN500-2   ● ●              04350503
670×665 32 57 CDSN600-2   ● ●              04350504
370×365 25 50 CDSN300-14       ● ● ● ●      04350500
425×425 32 48 CDSN360-14       ● ● ● ●      04350506
515×515 32 18 CDSN450-14       ● ● ● ●      04350507
570×560 38 50 CDSN500-14       ● ● ● ●      04350508
670×665 38 58 CDSN600-14       ● ●   ●      04350509
6-30
