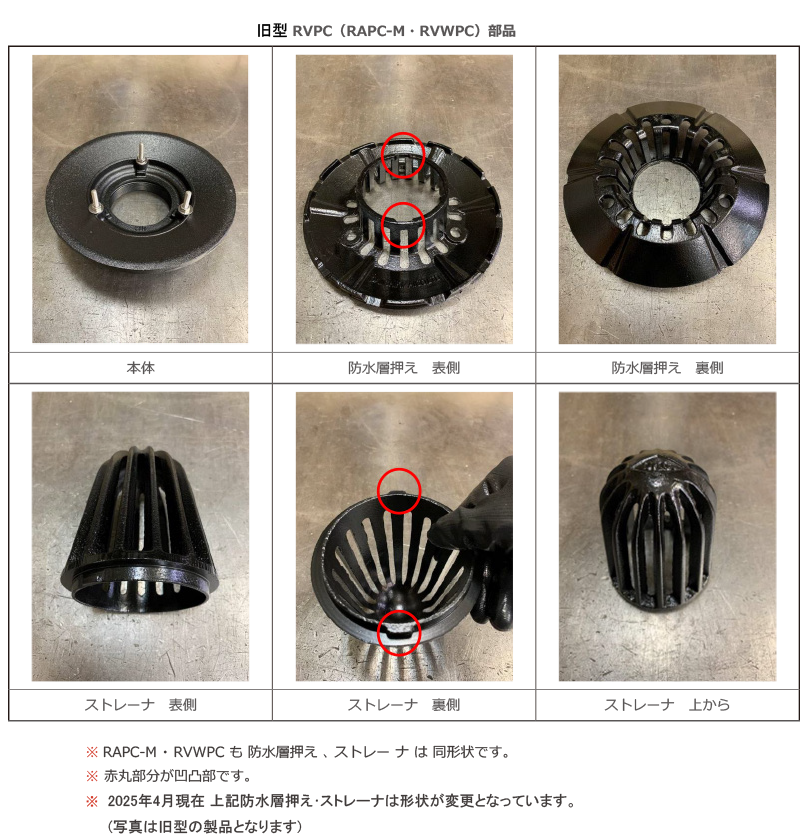

旧型 RVPC（RAPC-M・RVWPC）部品

本体	防水層押え　表側	防水層押え　裏側
ストレーナ　表側	ストレーナ　裏側	ストレーナ　上から

※ＲＡＰＣ－Ｍ・ＲＶＷＰＣも防水層押え、ストレーナは同形状です。
※赤丸部分が凹凸部です。
※２０２５年４月現在　上記防水層押え、ストレーナは形状が変更になっています。
             （写真は旧型の製品となります）

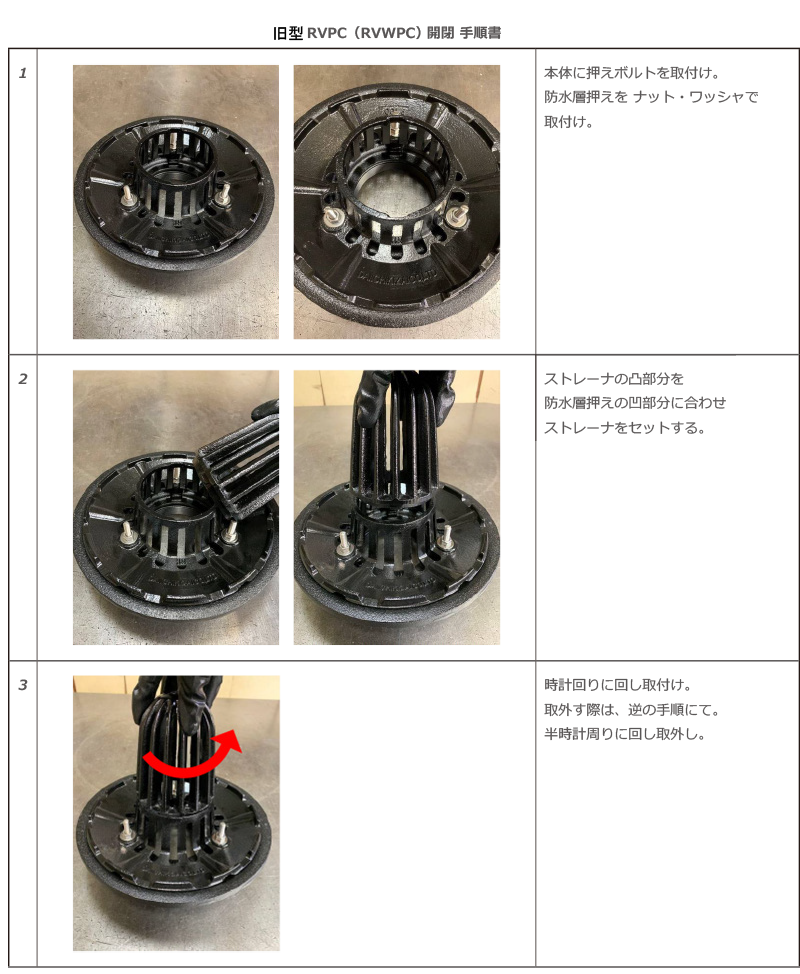

旧型RVPC（RVWPC）開閉手順書

1		本体に押えボルトを取付け。 防水層押えをナット・ワッシャで取付け。
2		ストレーナ凸部分を 防水層押えの凹部分に合わせストレーナをセットする。
3		時計回りに回し取付け。 取外す際は、逆の手順にて。 半時計周りに回し取外し。
