一般用マンホールカバー EB-50（電極保持ボックス）施工手順例（後付け施工例）
2023年 2月10日 管理番号：MC1-2302101A 製品分類：マンホールカバー（2024/5/10 修正）
第一機材株式会社
 ◆：打込み施工の場合の主な準備品。
・EB-50 1 組 ・準備品：調節ボルト 4 本 （レベルボルト W5/16 L=240） ※EB-50 アンカー孔寸法：φ10 ・準備品：スペーサー 1 本 （SU4-65 呼び径：100 高さ：65） 注意 準備品は製品に含まれていません。 ※（ ）内はDKC 部品名  ◆：EB-50 設置場所のコンクリートスラブにセンター墨を出してください。
 ◆：EB-50 のアンカー孔位置を墨出しします。
 ◆：EB-50 のアンカー孔ピッチは230になります。

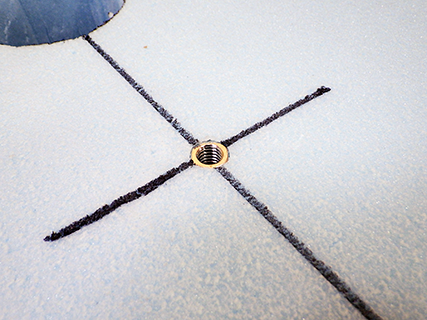

 ◆：アンカー孔位置に合わせてグリップアンカー等を施工してください。

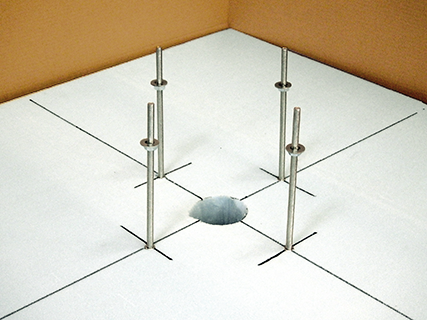

 ◆：レベルボルトをセットします。

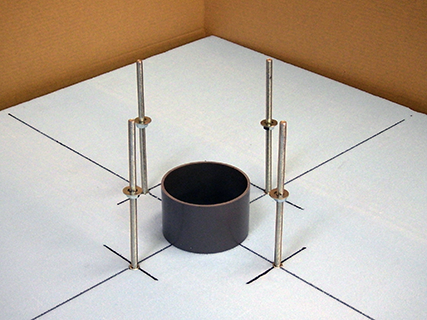

 ◆：EB-50 設置場所にスペーサーをセットします。

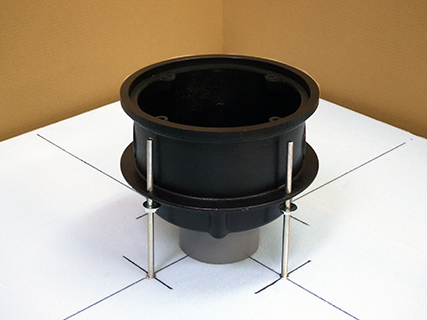

 ◆：EB-50 をレベルボルトにセットします。

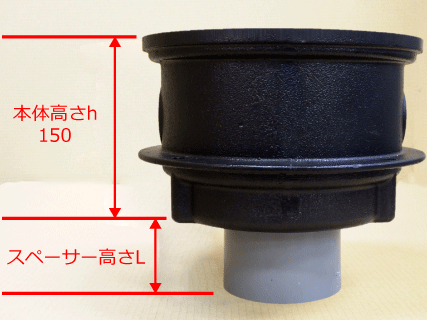

 ◆：スペーサーの高さは増し打ちするスラブ厚に合わせて変更してください。

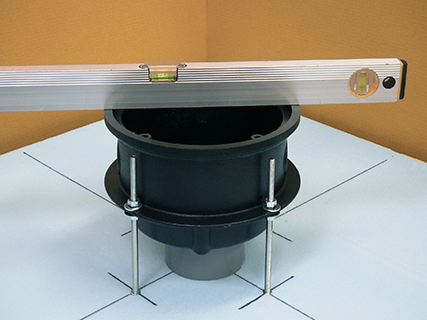

例 増し打ちスラブ厚H：200 とすると スペーサー高さL= 200－150≒50  ◆：水準器を使いレベル確認をし、本体の位置を調整してください。

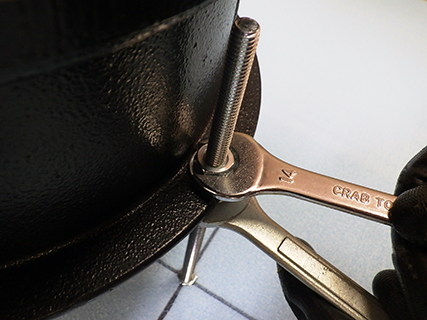

◆：座金と六角ボルトをはめ、本体をしっかり締め付けてください。

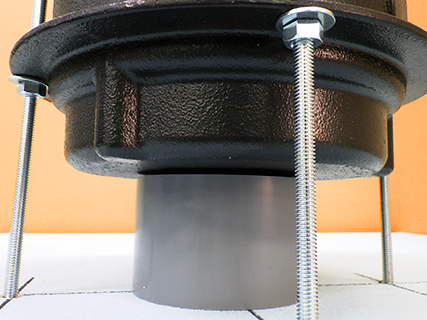

◆：本体の設置完了後、本体とスペーサーの間にスキマがある場合は養生等でスキマを埋めてください。
以上
|
