MT-5SLシリーズ □600 パッキン取付手順
2026年 1月16日 管理番号：MC1-26011605 製品分類：マンホールカバー
第一機材株式会社
手順1
 ＜パッキンの確認＞

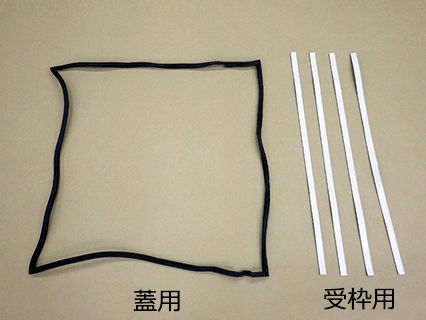

交換用パッキンは左写真のような形状になっています。 この製品のパッキンは、蓋裏の溝部分と受枠の溝部分に取付する形状となっています。  ＜準備品・他＞

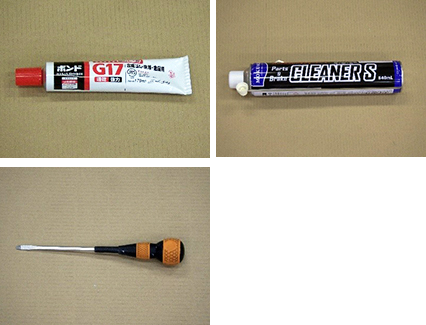

・ボンド コニシ（株）G17 ・パーツクリーナー ・マイナスドライバー ・他ウエス等準備してください。 |
手順2
 ＜受枠パッキンの取外し＞

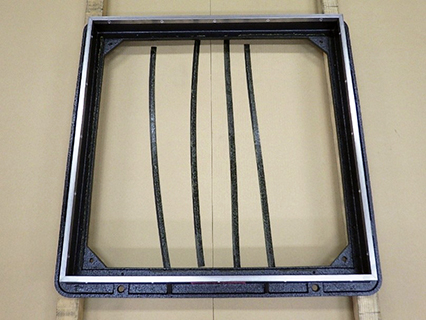

パッキンは受枠の溝部分に付いていますので、パーツクリーナーとマイナスドライバー等でパッキンを取り除いてください。   ・パッキンの取外し完了。
|
手順3
 ＜受枠パッキン取付部の確認・清掃＞

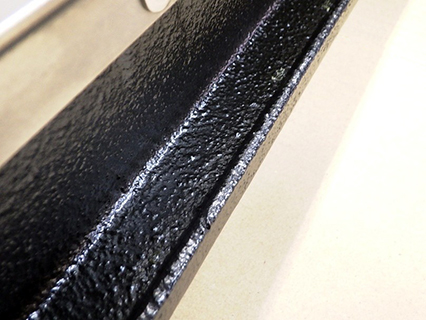

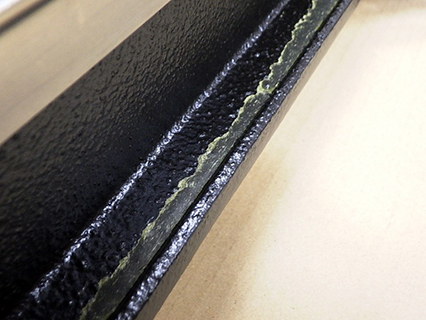

・清掃前  ・清掃後
※接着剤やゴミ・異物はよく取り除いてください。 |
手順4
 ＜受枠パッキン取付＞

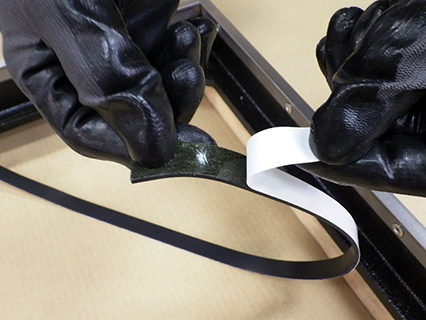

・保護テープを端部から少しだけ剥がします。  ・受枠の溝部分に貼り付けます。

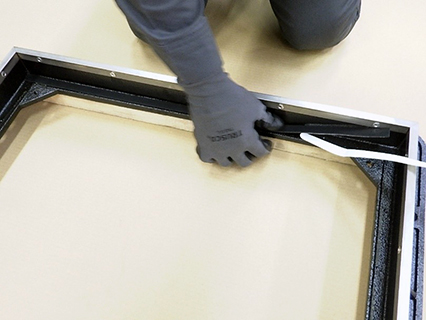

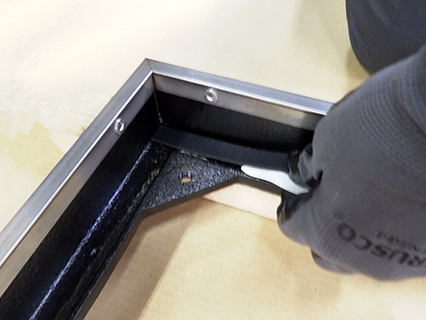

コーナー部はパッキンの勝ち負けがありますので、貼り付けの際、注意してください。  ・保護テープを剥がしながら貼り付けていきます。

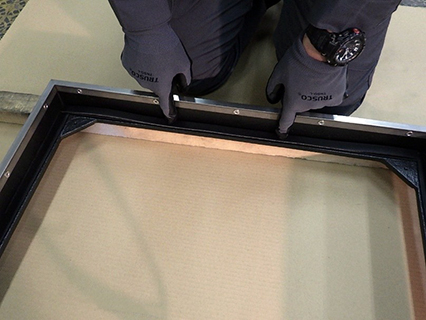

 ・パッキンをしっかり圧着してください。
|
手順5

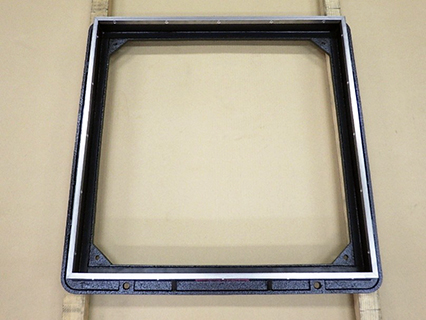

＜受枠パッキン取付完了＞ ・受枠全景 |
手順6
 ＜蓋裏パッキンの取外し＞

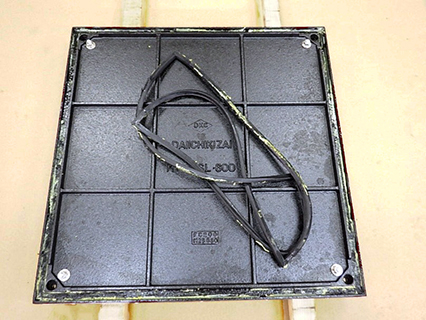

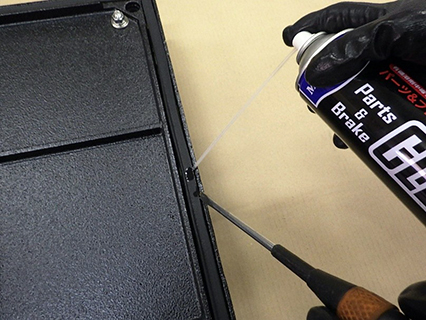

パッキンは蓋裏の溝部分に付いていますので、パーツクリーナーとマイナスドライバー等でパッキンを取り除いてください。   ・パッキンの取外し完了。
|
手順7
 ＜蓋裏パッキン取付部の確認・清掃＞

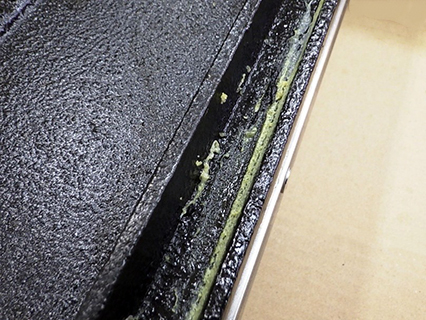

・清掃前  ・清掃後
※接着剤やゴミ・異物はよく取り除いてください。 |
手順8
 ＜蓋用パッキン取付準備・接着剤塗布＞

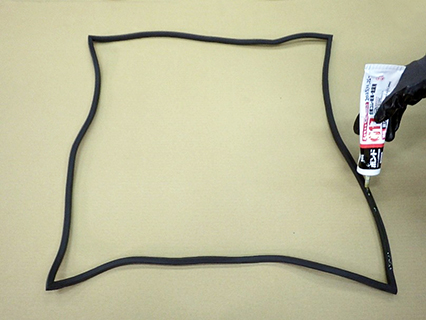

・蓋用パッキンに接着剤を塗布します。  ・パッキンの形状は台形になっています。

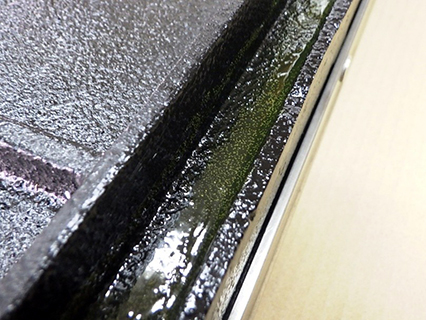

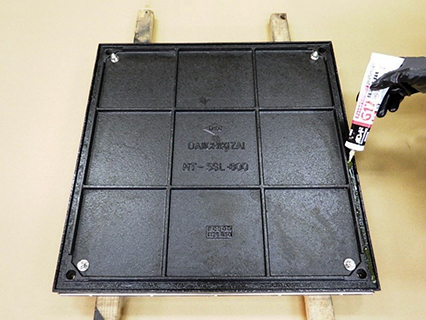

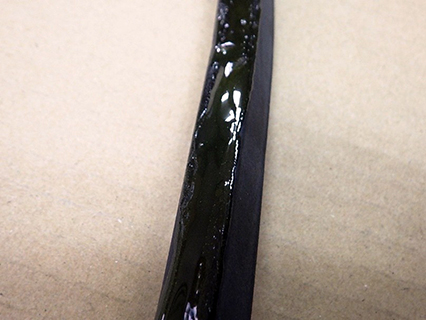

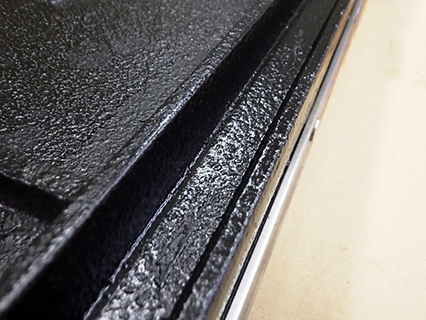

接着剤は台形の短辺（幅の狭い方）に接着剤を塗布します。 下赤線部に塗布   ・蓋裏の溝部分に接着剤を均一に塗布します。
 ・オープンタイムを取ってください。
|
手順9
 ＜蓋裏パッキン取付＞

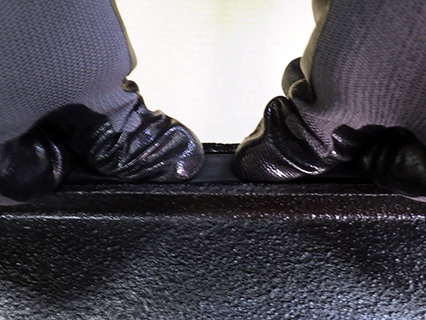

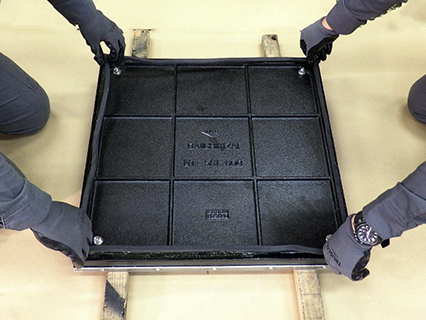

・パッキン取付は2名作業で実施。  ・パッキンをしっかり圧着してください。
|
手順10
 ＜パッキン取付完了＞

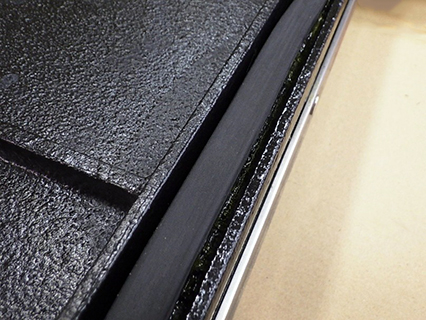

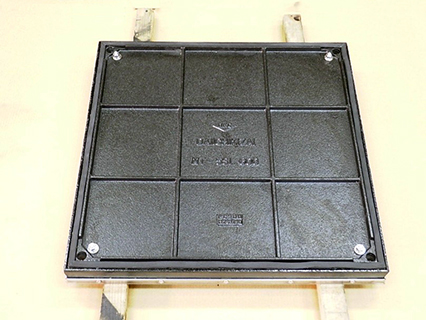

・蓋裏全景  ・蓋裏パッキン取付面詳細
・接着剤はしっかり乾燥させてください。 蓋の開閉手順に従って、蓋を取付けてください。 以上
|
