屋上点検口カバーKTJ の蓋交換について、下記手順を記載しますのでご参考になさってください。

既存KTJカバーの取外しについては、「ローターリーステイ・受枠側の皿小ねじ・ナット」と「丁番側の皿小ねじ・ナット」を左右取外してください。下記に、取付についてご説明します。

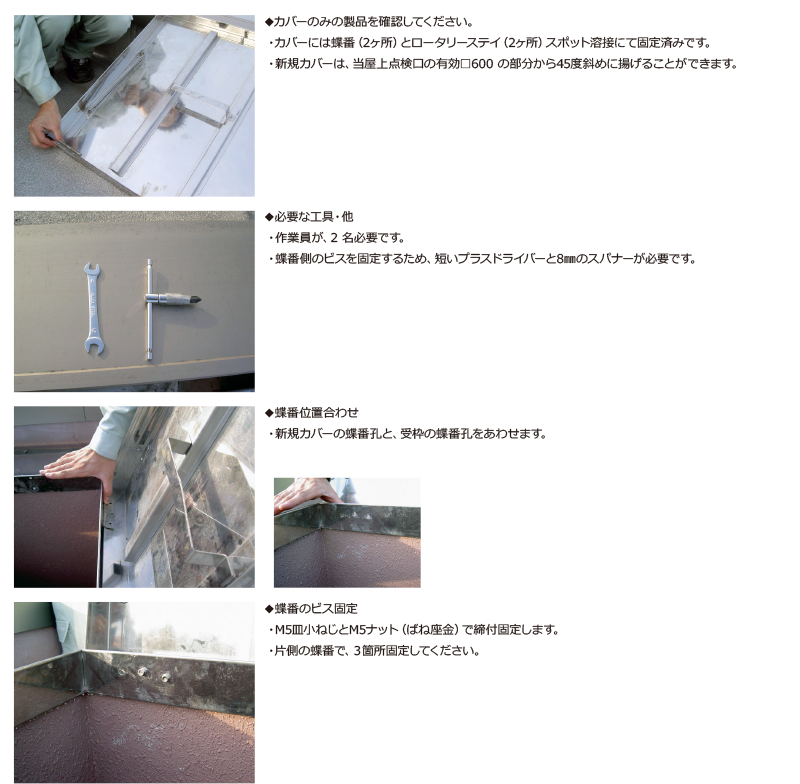

	◆カバーのみの製品を確認してください。 ・カバーには蝶番（２ヶ所）とロータリーステイ（２ヶ所）スポット溶接にて固定済みです。 ・新規カバーは、当屋上点検口の有効□６００の部分から４５度斜めに揚げることができます。
	◆必要な工具・他 ・作業員が、２名必要です。 ・蝶番側のビスを固定するため、短いプラスドライバーと８ｍｍのスパナーが必要です。
	◆蝶番位置合わせ ・新規カバーの蝶番孔と、受枠の蝶番孔をあわせる
	◆蝶番のビス固定 ・Ｍ５皿小ねじとＭ５ナット（ばね座金）で締付固定します。 ・片側の蝶番で、３箇所固定してください。

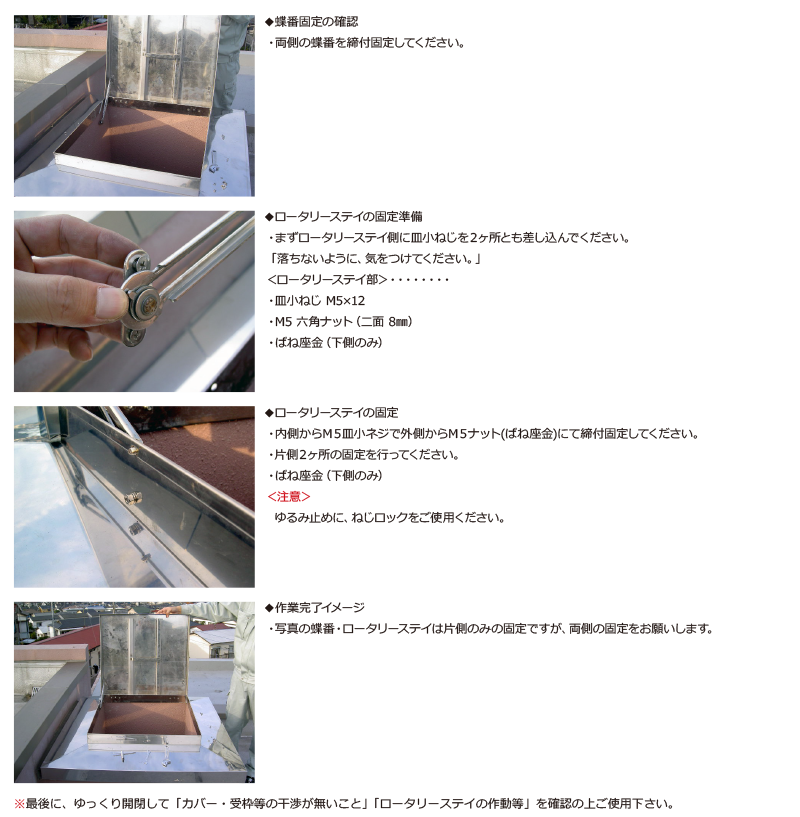

	◆蝶番固定の確認 ・両側の蝶番を締付固定してください。
	◆ロータリーステイの固定準備 ・まずロータリーステイ側に皿小ねじを２ヶ所とも差し込んでください。 「落ちないように、気をつけてください。」 ＜ロータリーステイ部＞・・・・・・・・ ・皿小ねじＭ５×１２ ・Ｍ５六角ナット（二面８ｍｍ） ・ばね座金（下側のみ）
	◆ロータリーステイの固定 ・内側からＭ５皿小ネジで外側からＭ５ナット（ばね座金）にて締付固定してください。 ・片側２ヶ所の固定を行ってください。 ・ばね座金（下側のみ） ＜注意＞ ゆるみ止めに、ねじロックをご使用ください。
	◆作業完了イメージ ・写真の蝶番・ロータリーステイは片側のみの固定ですが、両側の固定をお願いします。

※最後に、ゆっくり開閉して「カバー・受枠等の干渉が無いこと」「ロータリーステイの作動等」を確認の上ご使用下さい。
