Q&A 詳細説明

スレンダー・バウンダリー側溝枠の現場切断について(現場切断許容範囲)

2022年1月18日 管理番号:SD1-220118 製品分類:スレンダー側溝蓋(バウンダリー側溝蓋)


バウンダリー側溝・スレンダー側溝の受枠について、荷重条件を保持する為に本来 受枠を現場で切断加工する事はお薦めできません。
しかしながら、現場工程にそぐわない事や、不測の状況により現場切断が必要な場合もございます。
その際は、下記切断許容範囲(角パイプ中心から100以内)図に順じて加工をして頂くようお願い致します。

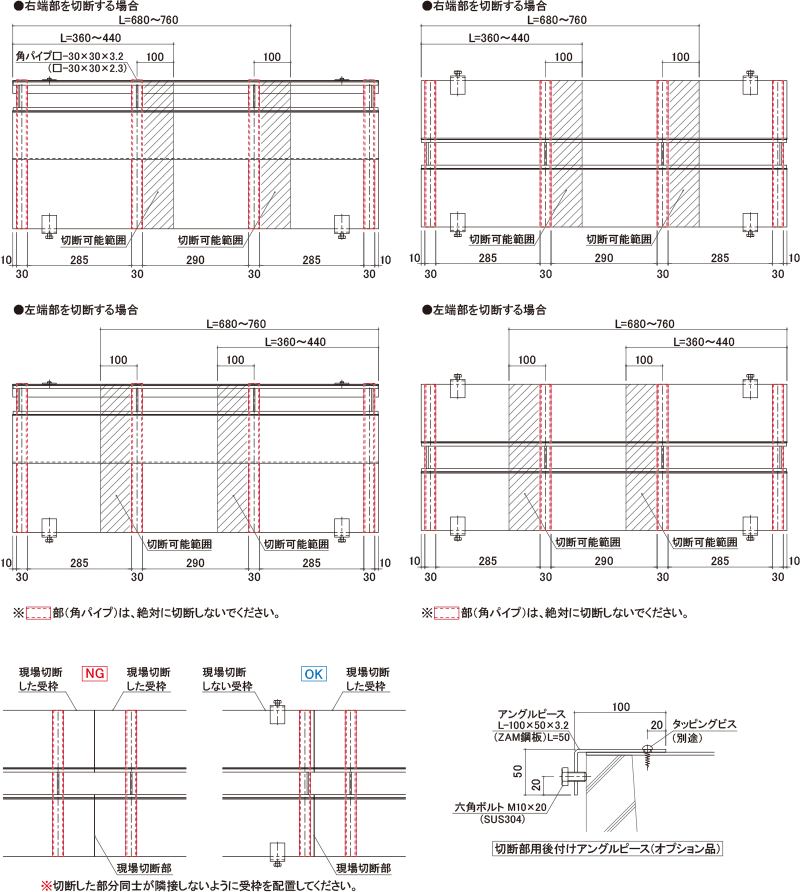

T-2荷重用

〇バウンダリー側溝蓋                        〇スレンダー側溝蓋



※切断した枠部の蓋につきましては、別途ご相談ください。

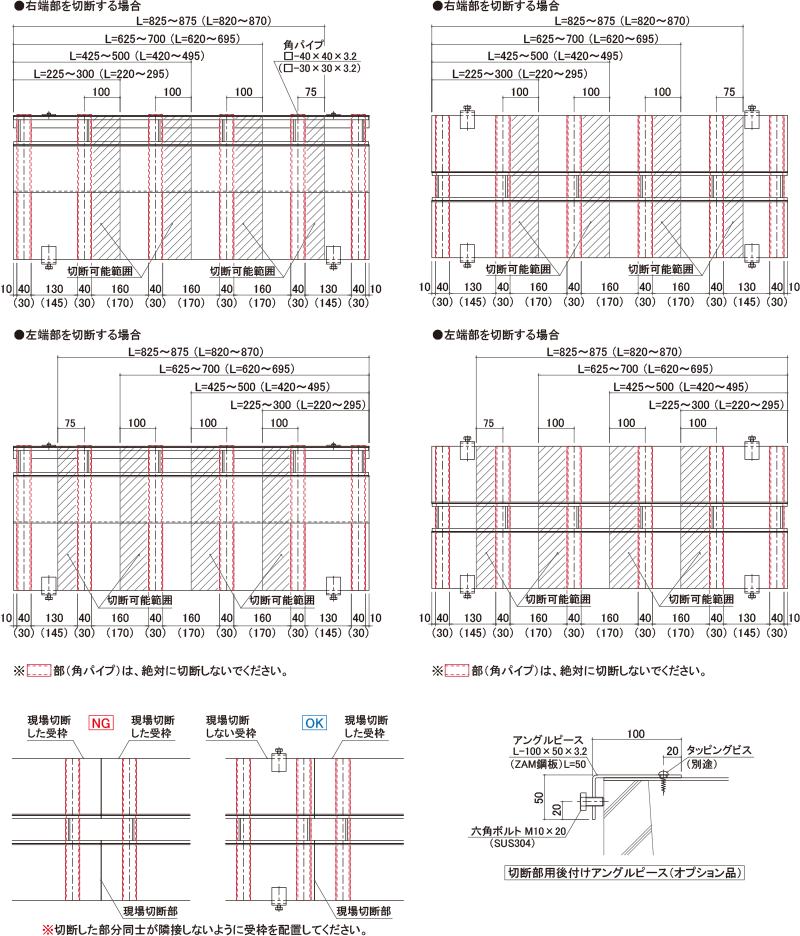

T-14荷重用

〇バウンダリー側溝蓋                        〇スレンダー側溝蓋



※切断した枠部の蓋につきましては、別途ご相談ください。

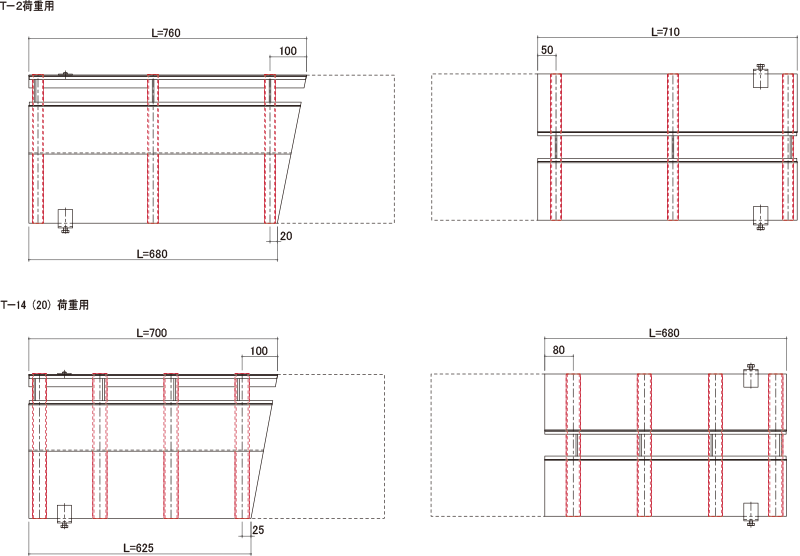

切断例

〇バウンダリー側溝蓋                         〇スレンダー側溝蓋
