Q&A 詳細説明

バウンダリーます蓋(現場打ち用)

2022年1月26日 管理番号:SD1-220126 製品分類:スレンダー側溝蓋(バウンダリー側溝蓋)


バウンダリーます蓋・現場打ち用の形状・寸法は以下の通り境界側の躯体幅分 W 寸法が拡がります。

T-2荷重用



上記の図は鋳鉄製になりますが、 SUS・SS グレーチングタイプも寸法表と同様になります。
詳細につきましては、別途ご相談ください。

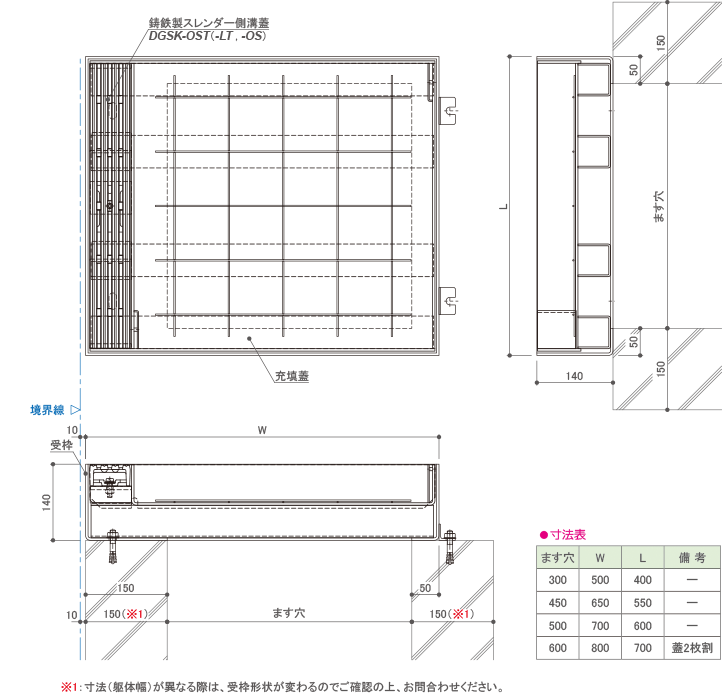

T-20(25)荷重用



上記の図は鋳鉄製になりますが、 SUS・SS グレーチングタイプも寸法表と同様になります。
詳細につきましては、別途ご相談ください。
