受枠天端からU字溝天端までの深さについて（ボルト固定式 側溝蓋用）
2022年6月17日 管理番号：SG1-2206176 製品分類：ステンレス製グレーチング
第一機材株式会社

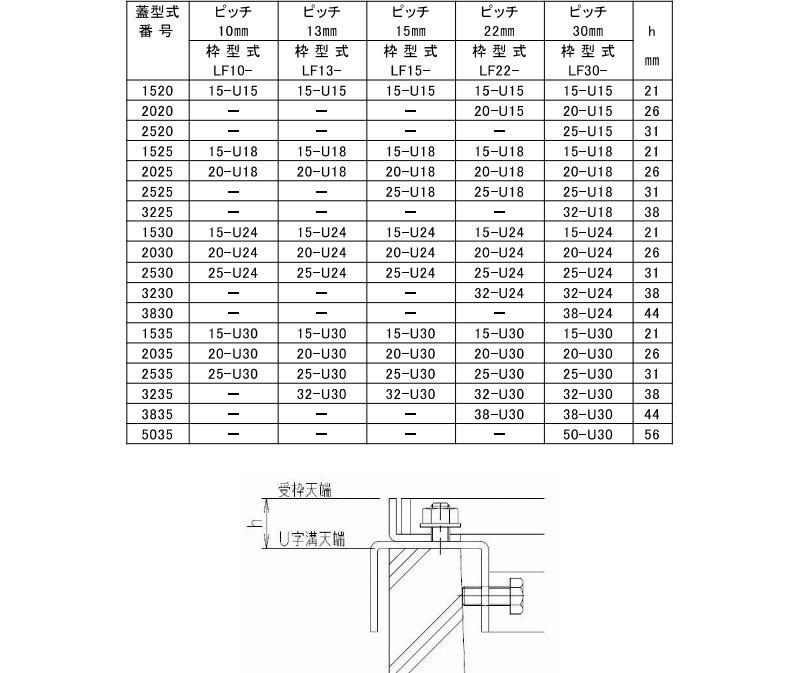

U字溝用幅止めスペーサー付（フラットバータイプ カタログ4-1-7）の受枠天端からU字溝天端までの寸法は、
下記表をご参照ください。
| 蓋型式 番号 |
ピッチ 10mm |
ピッチ 13mm |
ピッチ 15mm |
ピッチ 22mm |
ピッチ 30mm |
h mm |
| 枠型式 LF10- |
枠型式 LF13- |
枠型式 LF15- |
枠型式 LF22- |
枠型式 LF30- |
||
| 1520 | 15-U15 | 15-U15 | 15-U15 | 15-U15 | 15-U15 | 21 |
| 2020 | － | － | － | 20-U15 | 20-U15 | 26 |
| 2520 | － | － | － | － | 25-U15 | 31 |
| 1525 | 15-U18 | 15-U18 | 15-U18 | 15-U18 | 15-U18 | 21 |
| 2025 | 20-U18 | 20-U18 | 20-U18 | 20-U18 | 20-U18 | 26 |
| 2525 | － | － | 25-U18 | 25-U18 | 25-U18 | 31 |
| 3225 | － | － | － | － | 32-U18 | 38 |
| 1530 | 15-U24 | 15-U24 | 15-U24 | 15-U24 | 15-U24 | 21 |
| 2030 | 20-U24 | 20-U24 | 20-U24 | 20-U24 | 20-U24 | 26 |
| 2530 | 25-U24 | 25-U24 | 25-U24 | 25-U24 | 25-U24 | 31 |
| 3230 | － | － | － | 32-U24 | 32-U24 | 38 |
| 3830 | － | － | － | － | 38-U24 | 44 |
| 1535 | 15-U30 | 15-U30 | 15-U30 | 15-U30 | 15-U30 | 21 |
| 2035 | 20-U30 | 20-U30 | 20-U30 | 20-U30 | 20-U30 | 26 |
| 2535 | 25-U30 | 25-U30 | 25-U30 | 25-U30 | 25-U30 | 31 |
| 3235 | － | 32-U30 | 32-U30 | 32-U30 | 32-U30 | 38 |
| 3835 | － | － | － | 38-U30 | 38-U30 | 44 |
| 5035 | － | － | － | － | 50-U30 | 56 |
