受枠の施工スペースについて
2020年11月19日 管理番号：EJ1-201119 製品分類：免震エキスパンションジョイントカバー
第一機材株式会社
免震エキスパンション・ジョイントカバーを施工する場合、受枠の高さに加えてアンカーの固定スペースが必要になります。
弊社製品の場合、アンカーの固定スペースとして受枠の下に、固定側で約６０ｍｍ以上。

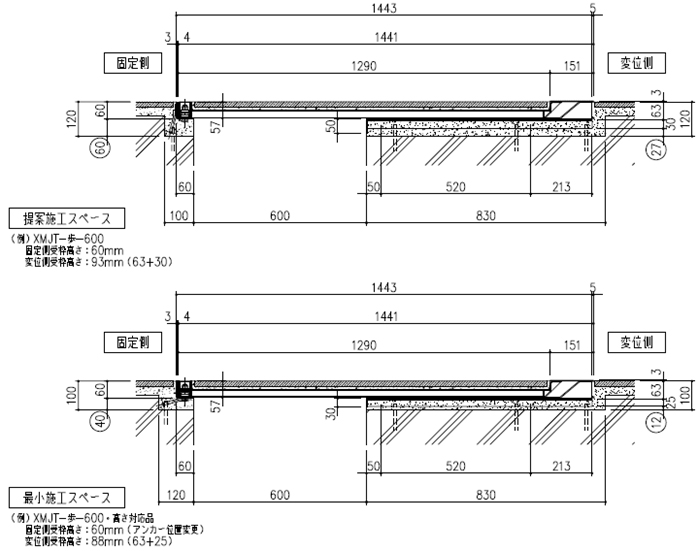

変位側で約２７ｍｍ以上のクリアランスを提案しています。（図中〇印寸法）
躯体の状況によりアンカーの固定スペースを小さくしたい場合、アンカーの取付け位置や形状を変更する事で、固定側で約４０ｍｍ。
変位側で約１２ｍｍまで対応可能ですが、施工に際して問題がないか十分に検討をお願いします。
