建築・設備用　ボルトロック式 有効内径Ø650 型枠パネル搬出用
←№65カタログ 2-1-69ページ
密閉形〔防水型・防臭型〕
関連ページ（PDFカタログ）
●オプション部品
2-1-4
フック
MF-1
（2本使用）
ボックススパナ
MF-4
（1本使用）
クサリ
C6MA-100
専用ハンドル
M10L-F
特殊ボルト    M10L-35
●機能区分
2-1-5
●荷重区分
2-1-6~7
●表示文字
2-1-9
●落下防止網
2-1-56
●打込型枠 MK3-H(施工手順)
2-1-63
●マンホール枠取付タラップ MHT-60R
2-1-74~75
●マンホール取付タラップ ショートタイプ
2-1-76~77
●高耐食性蓋
2-1-79
●MD断熱カバー付製品
2-1-82
関連ページ（詳細ページ）
●オプション部品
2-1-4
●落下防止網
2-1-56
●打込型枠 MK3-H
下記参照
●マンホール枠取付タラップ MHT-60R
2-1-74
●マンホール取付タラップ 先付施工用
2-1-76
●マンホール取付タラップ 後付施工用
2-1-76
●高耐食性蓋
2-1-79
●MD断熱カバー付製品
2-1-82
開閉具取扱説明書
型　式 寸法 承 認 図 施工資料 開閉具なし 開閉具付き 参 考 図
開閉具なし 開閉具付き 定　価 コード№ 定　価 コード№ クサリ有

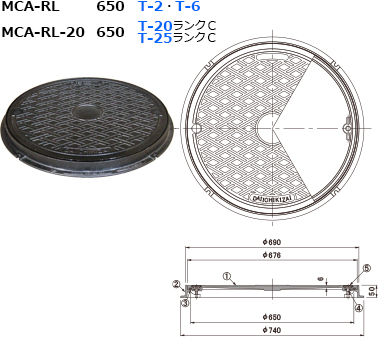

MCA-RL
（T-2・T-6）		 650          02311473   02311472
MCA-RL-20
（T-20ランクＣ）
（T-25ランクＣ） 		650          02311476   02311477

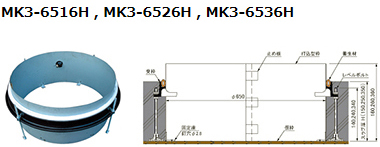

マンホールカバー関連製品　ボルトロック式 有効内径Ø650 型枠パネル搬出用 専用打込型枠
関連ページ（PDFカタログ）
●施工手順
2-1-63
型　式 承 認 図 定　価 コード№
MK3-6516H      02308266
MK3-6526H   02308267
MK3-6536H   02308268
適用機種（PDFカタログ）
MCA-RL
650
MCA-RL-20
650
2-1-69
MCA-RLW
650
MCA-RLW-20
650
2-1-70
MCA-RLW
650 防水層押え付
MCA-RLW-20
650 防水層押え付
MCA-RL-MD
650
MCA-RL-20-MD
650
2-1-82
適用機種（詳細ページ）
MCA-RL
650
MCA-RL-20
650
2-1-69
MCA-RLW
650
MCA-RLW-20
650
2-1-70
MCA-RLW
650 防水層押え付
MCA-RLW-20
650 防水層押え付
MCA-RL-MD
650
MCA-RL-20-MD
650
2-1-82
2-1-69
