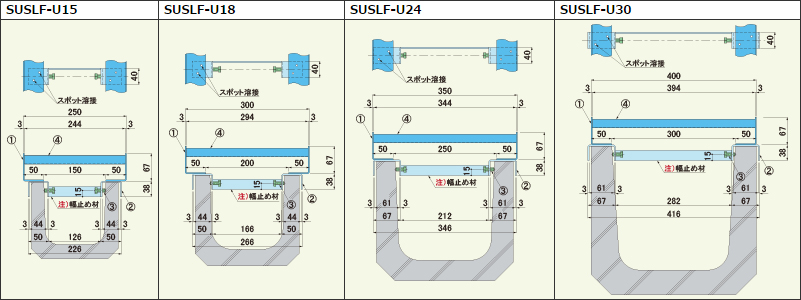

ステンレス製 U字溝用受枠（幅止めスペーサー付） 一般用
←№65カタログ 3-2-10ページ
型　式 承 認 図 定価／2m コード№ 参 考
単価／ｍ		 コーナー溶接
加工費/1ヶ所		 共通承認図
SUSLF-U15     03470002 MZ03470002 AZ03470002
SUSLF-U18     03470003 MZ03470003
SUSLF-U24     03470004 MZ03470004
SUSLF-U30     03470005 MZ03470005
ボ　ル　ト　固　定　仕　様 参 考
単価／ｍ		 コーナー溶接
加工費/1ヶ所		 共通承認図
型　式 承 認 図 定価/1.8m コード№
SUSLF-B-U15     03443002 MZ03443002 AZ03470002
SUSLF-B-U18     03443003 MZ03443003
SUSLF-B-U24     03443004 MZ03443004
SUSLF-B-U30     03443005 MZ03443005
適用機種　（PDFカタログ）
LPSL10,15
3-2-4
LPSL10,15片目地
3-2-6
適用機種　（詳細ページ）
LPSL10,15
3-2-4
LPSL10,15片目地
3-2-6
注）ボルト固定仕様の定尺は1.8ｍと
      なります。

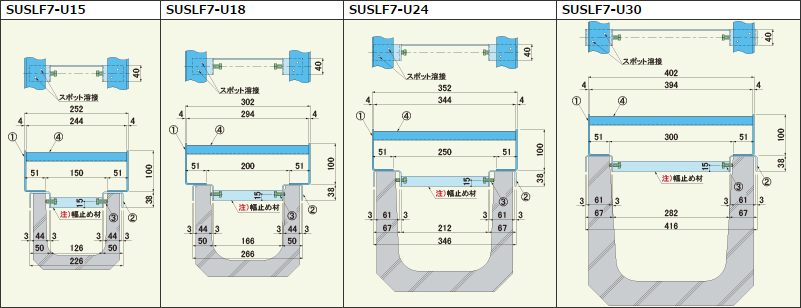

ステンレス製 U字溝用受枠（幅止めスペーサー付） 厚物用
型　式 承 認 図 定価／2m コード№ 参 考
単価／ｍ		 コーナー溶接
加工費/1ヶ所		 共通承認図
SUSLF7-U15     03470012 MZ03470012 AZ03470002
SUSLF7-U18     03470013 MZ03470013
SUSLF7-U24     03470014 MZ03470014
SUSLF7-U30     03470015 MZ03470015
ボ　ル　ト　固　定　仕　様 参 考
単価／ｍ		 コーナー溶接
加工費/1ヶ所		 共通承認図
型　式 承 認 図 定価/1.8m コード№
SUSLF7-B-U15     03443012 MZ03443012 AZ03470002
SUSLF7-B-U18     03443013 MZ03443013
SUSLF7-B-U24     03443014 MZ03443014
SUSLF7-B-U30     03443015 MZ03443015
適用機種　（PDFカタログ）
LPSL10,15-H7
3-2-5
LPSL10,15-H7片目地
3-2-7
適用機種　（詳細ページ）
LPSL10,15-H7
3-2-5
LPSL10,15-H7片目地
3-2-7
注）ボルト固定仕様の定尺は1.8ｍと
      なります。
3-2-10
