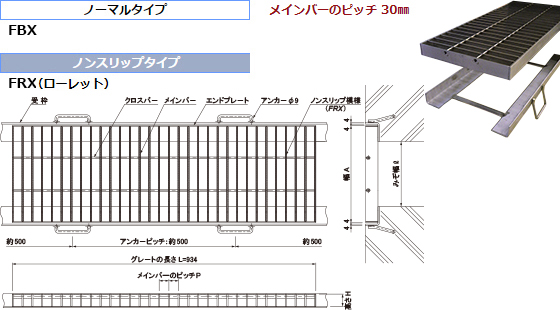

フラットバー横断溝・側溝蓋用　溶接強化品

←№65カタログ 4-1-8ページ

関連ページ（PDFカタログ）

●ダイ・シャット型の特長と仕様

●フラットバーの特長と仕様

●オプション部品

関連ページ（詳細ページ）

●オプション部品

●適用受枠

●寸法表　横断衝撃あり・側溝衝撃なし

オプション部品

ピッチ㎜	みぞ幅㎜	蓋幅㎜	高さ㎜	型　式	承認図	適用荷重	蓋		適用受枠
ピッチ㎜	みぞ幅㎜	蓋幅㎜	高さ㎜	型　式	承認図	適用荷重	定価／枚	コード№	型　式	定価／m	コード№
30	150	250	32	FBX30-3225		T-20	UZ05300001		LX-32	UZ05300015
	200	300	38	FBX30-3830		T-20	UZ05300002		LX-38	UZ05300016
	250	350	50	FBX30-5035		T-20	UZ05300003		LX-50	UZ05300017
	300	400	60	FBX30-6040		T-20	UZ05300004		LX-60	UZ05300018
30	150	250	32	FRX30-3225		T-20	UZ05300005		LX-32	UZ05300015
	200	300	38	FRX30-3830		T-20	UZ05300006		LX-38	UZ05300016
	250	350	50	FRX30-5035		T-20	UZ05300007		LX-50	UZ05300017
受枠コーナー加工費／1ヶ所										AZ05300015

オプション部品（ PDFカタログ 4-2-11ページ）（承認図　4-2-11ページ）
品　名	型　式	摘　要		定価／個	コード№
ステンレス製クサリ	CS4C4A	P＝30㎜用	H=32㎜用		05389960
ステンレス製クサリ	CS4C5A	P＝30㎜用	H=38,50,60㎜用		05389970
開閉具	MF-20	フック（ステンレスグレーチング全般）			02369820
連結金具	KC-3	P＝30㎜用			05389710
連結クリップ	US-9-32	P＝30㎜用	H＝32㎜用		05389685
	US-9-38		H＝38㎜用		05389686
	US-9-50		H＝50㎜用		05389687
