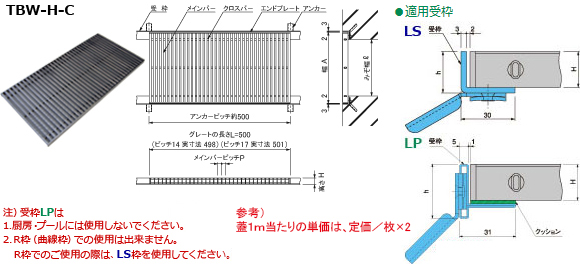

歩道用 Ｔバー　ハーフサイズ　側溝蓋用
←№65カタログ 4-2-4ページ
ノーマルタイプ　クローズエンド
メインバーのピッチ 14㎜ ・ 17㎜
関連ページ（PDFカタログ）
●ダイ・シャット型の特長と仕様
4-1-2
●Ｔバーの特長と仕様
4-2-1
●オプション部品
4-2-11
●Ｕ字溝用受枠
4-2-16
関連ページ（詳細ページ）
●オプション部品
4-2-11
●Ｕ字溝用受枠
4-2-16
●寸法表　クローズエンド
オプション部品
みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 ピッチ
㎜		 型　式 承 認 図
（受枠：LS）		 蓋 通し受枠：LS 受 枠 コーナー
加工費／1ヶ所
定 価／枚 コード№ 型　式 定 価／m コード№
100 150 15 14 TBW14-1515H-C      05321110 LS-15   05389000 AZ05389000
17 TBW17-1515H-C      05321310
20 14 TBW14-2015H-C      05321111 LS-20   05389001
17 TBW17-2015H-C      05321311
150 200 15 14 TBW14-1520H-C      05321120 LS-15   05389000
17 TBW17-1520H-C      05321320
20 14 TBW14-2020H-C      05321121 LS-20   05389001
17 TBW17-2020H-C      05321321
200 250 15 14 TBW14-1525H-C      05321130 LS-15   05389000
17 TBW17-1525H-C      05321330
20 14 TBW14-2025H-C      05321131 LS-20   05389001
17 TBW17-2025H-C      05321331
250 300 15 14 TBW14-1530H-C      05321140 LS-15   05389000
17 TBW17-1530H-C      05321340
20 14 TBW14-2030H-C      05321141 LS-20   05389001
17 TBW17-2030H-C      05321341
300 350 15 14 TBW14-1535H-C      05321150 LS-15   05389000
17 TBW17-1535H-C      05321350
20 14 TBW14-2035H-C      05321151 LS-20   05389001
17 TBW17-2035H-C      05321351
みぞ幅
㎜		 蓋幅
㎜		 高さ
㎜		 ピッチ
㎜		 型　式 承 認 図
（受枠：LP）		 蓋 通し受枠：LP 受 枠 コーナー
加工費／1ヶ所
定 価／枚 コード№ 型　式 定 価／m コード№
100 150 15 14 TBW14-1515H-C      05321110 LP-15   05389010 AZ05389000
17 TBW17-1515H-C      05321310
20 14 TBW14-2015H-C      05321111 LP-20   05389011
17 TBW17-2015H-C      05321311
150 200 15 14 TBW14-1520H-C      05321120 LP-15   05389010
17 TBW17-1520H-C      05321320
20 14 TBW14-2020H-C      05321121 LP-20   05389011
17 TBW17-2020H-C      05321321
200 250 15 14 TBW14-1525H-C      05321130 LP-15   05389010
17 TBW17-1525H-C      05321330
20 14 TBW14-2025H-C      05321131 LP-20   05389011
17 TBW17-2025H-C      05321331
250 300 15 14 TBW14-1530H-C      05321140 LP-15   05389010
17 TBW17-1530H-C      05321340
20 14 TBW14-2030H-C      05321141 LP-20   05389011
17 TBW17-2030H-C      05321341
300 350 15 14 TBW14-1535H-C      05321150 LP-15   05389010
17 TBW17-1535H-C      05321350
20 14 TBW14-2035H-C      05321151 LP-20   05389011
17 TBW17-2035H-C      05321351
オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名 型　式 摘　要 定価／個 コード№
ステンレス製クサリ CS4C4A Ｔバータイプ用   05389960
開閉具 MF-20 フック（ステンレスグレーチング全般）   02369820
連結クリップ US-14-15 H=15用・端部メインバーがTバー同士   05389688
US-14-20 H=20用・端部メインバーがTバー同士   05389689
US-15-15 H=15用・端部メインバーがフラットバー同士   05389690
US-15-20 H=20用・端部メインバーがフラットバー同士   05389691
US-7 H=15用・端部メインバーがフラットバーとTバー   05389680
US-8 H=20用・端部メインバーがフラットバーとTバー   05389681
4-2-4
