DKC総合カタログ-最新版

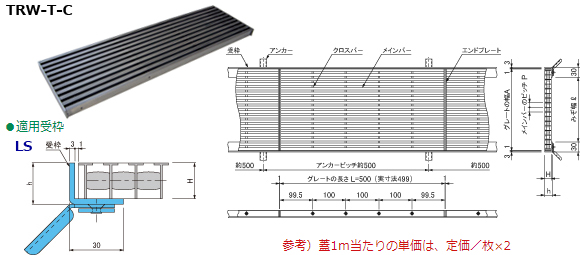

歩道用Ｔバー　縦目タイプ

←№65カタログ 4-2-8ページ

ノンスリップタイプ　クローズエンド

メインバーのピッチ 14㎜・ 17㎜

関連ページ（PDFカタログ）

●ダイ・シャット型の特長と仕様

●Ｔバーの特長と仕様

●オプション部品

●Ｕ字溝用受枠

関連ページ（詳細ページ）

●オプション部品

●Ｕ字溝用受枠

オプション部品

開閉フック
型　式	定価／個	コード№
MF-20		02369820

●寸法表　クローズエンド　適用荷重（歩道）

高さ㎜	みぞ幅㎜	蓋幅㎜	ピッチ㎜	型　式	承認図	蓋		通し受枠			受枠コーナー加工費／1ヶ所
高さ㎜	みぞ幅㎜	蓋幅㎜	ピッチ㎜	型　式	承認図	定価／枚	コード№	型　式	定価／m	コード№	受枠コーナー加工費／1ヶ所
15	40	92	14	TRW14-1592T-C			05326111	LS-15		05389000	AZ05389000
15	41	93	17	TRW17-1593T-C			05326131	LS-15		05389000
20	40	92	14	TRW14-2092T-C			05326121	LS-20		05389001
20	41	93	17	TRW17-2093T-C			05326141	LS-20		05389001
15	96	148	14	TRW14-15148T-C			05326112	LS-15		05389000
15	92	144	17	TRW17-15144T-C			05326132	LS-15		05389000
20	96	148	14	TRW14-20148T-C			05326122	LS-20		05389001
20	92	144	17	TRW17-20144T-C			05326142	LS-20		05389001
15	152	204	14	TRW14-15204T-C			05326113	LS-15		05389000
15	143	195	17	TRW17-15195T-C			05326133	LS-15		05389000
20	152	204	14	TRW14-20204T-C			05326123	LS-20		05389001
20	143	195	17	TRW17-20195T-C			05326143	LS-20		05389001
15	194	246	14	TRW14-15246T-C			05326114	LS-15		05389000
15	194	246	17	TRW17-15246T-C			05326134	LS-15		05389000
20	194	246	14	TRW14-20246T-C			05326124	LS-20		05389001
20	194	246	17	TRW17-20246T-C			05326144	LS-20		05389001
15	250	302	14	TRW14-15302T-C			05326115	LS-15		05389000
15	245	297	17	TRW17-15297T-C			05326135	LS-15		05389000
20	250	302	14	TRW14-20302T-C			05326125	LS-20		05389001
20	245	297	17	TRW17-20297T-C			05326145	LS-20		05389001
15	292	344	14	TRW14-15344T-C			05326116	LS-15		05389000
15	296	348	17	TRW17-15348T-C			05326136	LS-15		05389000
20	292	344	14	TRW14-20344T-C			05326126	LS-20		05389001
20	296	348	17	TRW17-20348T-C			05326146	LS-20		05389001
