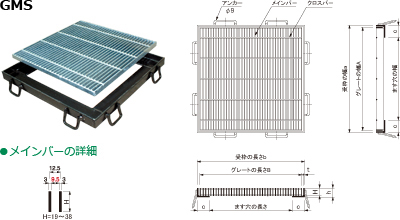

細目 角ます蓋　横断溝用
←№65カタログ 6-22ページ
〈公共建築協会評価品 T-2~T-20〉
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
●リーブスクリーン
6-34
関連ページ（詳細ページ）
●オプション部品
6-5
●リーブスクリーン
6-34
蓋・四方受枠 単体定価・コード№・オプション部品
ます穴
□㎜		 H
㎜ 		型　式 蓋、枠 セット 適用荷重　横断 衝撃なし 承 認 図 参 考 図 : めっき枠
定価／組 コード№ T-2 T-6 T-14 T-20 T-25 別途お見積りいたします
300 19 GMS19-33   04309212 ●
32 GMS32-33   04309230   ● ●
38 GMS38-33   04309240       ● ●
400 25 GMS25-44   04309320 ●
38 GMS38-44   04309340   ● ●
450 25 GMS25-45   04309420 ●
38 GMS38-45   04309440   ● ●
500 32 GMS32-55   04309460 ●
600 32 GMS32-66   04309470 ●
700 32 GMS32-77   04309480 ●
800 38 GMS38-88   04309492 ●
900 38 GMS38-99   04309512 ●
ます穴
□㎜		 H
㎜ 		型　式 蓋 単 体 四方受枠 単体 オプション部品
定価／枚 コード№ 定　価 コード№ 品　名 型　式 定価／個 コード№
300 19 GMS19-33   04339212   04339214 クサリ C4CAH-50   04300040
32 GMS32-33   04339232   04339234
38 GMS38-33   04339242   04338346
400 25 GMS25-44   04339322   04339324
38 GMS38-44   04339342   04339344
450 25 GMS25-45   04339422   04339424
38 GMS38-45   04339442   04339444 開閉取手 MF-20   02369820
500 32 GMS32-55   04339465   04339466
600 32 GMS32-66   04339485   04339486
700 32 GMS32-77   04339505   04339506
800 38 GMS38-88   04339527   04339528
900 38 GMS38-99   04339547   04339548
6-22
