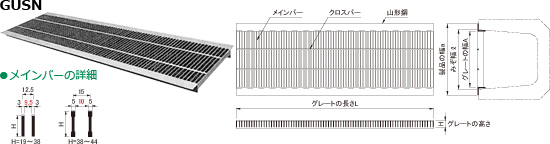

細目 ノンスリップタイプ U字溝蓋　側溝用
←№65カタログ 6-27ページ
〈公共建築協会評価品 歩行(歩道)~T-14〉
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
●標準詳細図集該当品
6-31
関連ページ（詳細ページ）
●オプション部品
6-5
みぞ幅
㎜		 製品寸法 ㎜ 型　式 歩道 適 用 荷 重 承 認 図 蓋 オプション部品
側溝 衝撃なし 連結クリップ
別途お見積りいたします
L a H T-2 T-6 T-14 定 価／枚 コード№
150 995 195 19 GUSN3-19-15 ● ● ●        04386020 US-10
210 25 GUSN3-25-15       ●      04386026
180 995 225 19 GUSN3-19-18 ● ● ●        04386030
240 25 GUSN3-25-18       ●      04386036
200 995 245 19 GUSN3-19-20 ● ●          04386040
260 25 GUSN3-25-20     ● ●      04386046
240 995 285 19 GUSN3-19-24 ● ●          04386050
300 25 GUSN3-25-24     ●        04386056
32 GUSN3-32-24       ●      04386057
300 995 345 19 GUSN3-19-30 ●            04386060
360 25 GUSN3-25-30   ●          04386066
32 GUSN3-32-30     ● ●      04386067
360 995 405 19 GUSN3-19-36 ●            04386070
420 25 GUSN3-25-36   ●          04386076
38 GUSN3-38-36     ● ●      04386078
450 995 495 19 GUSN3-19-45 ●            04386080
510 32 GUSN3-32-45   ●          04386082
38 GUSN5-38-45     ●        04386085 US-12
525 44 GUSN5-44-45       ●      04386086
オプション部品　パッキン　／ 個（両サイド1組：5,000円） P-27   05389995
オプション部品　パッキン　／ 個（別途お見積りいたします） P-33
オプション部品　開閉取手　／ 個 MF-20   02369820
6-27
