ピットン（配線・配管用ピット蓋、枠）
ＩＮＤＥＸ▲
◁9.フロアーハッチ＆マシンハッチ11.Vピット＆排水用ピットカバー▷
10章の目次ページへ
←BACKNEXT→
元のページへ戻る
縞鋼板蓋
←№65カタログ 10-11ページ
AP-C
     ステンレス目地枠
     LP-5
  アルミ目地枠
  AFK-9
蓋の切欠き加工・取手割付図
・
標準付属部品
・
オプション部品
参考図：受枠 AFK-9    蓋 溶融亜鉛めっき
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 AFK-9 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 200 AP-C-20   06321720 MZ06321720

 AFK-9   06335700
200 250 AP-C-25   06321725 MZ06321725
250 300 AP-C-30   06321730 MZ06321730
300 350 AP-C-35   06321735 MZ06321735
350 400 AP-C-40   06321740 MZ06321740
400 450 AP-C-45   06321745 MZ06321745   受枠コーナー加工費／1ヶ所
450 500 AP-C-50   06321750 MZ06321750     AZ06335300
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ 受枠 LP-5 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 200 AP-C-20   06321720 MZ06321720      LP-5   06437510
200 250 AP-C-25   06321725 MZ06321725
250 300 AP-C-30   06321730 MZ06321730
300 350 AP-C-35   06321735 MZ06321735
350 400 AP-C-40   06321740 MZ06321740
400 450 AP-C-45   06321745 MZ06321745   受枠コーナー加工費／1ヶ所
450 500 AP-C-50   06321750 MZ06321750     AZ06335300

蓋の切欠き加工費（縁枠付）
三角形切欠き		   1ヶ所 TZ06321720
蓋の切欠き加工費（縁枠付）
端部切欠き		   1ヶ所 EZ06321720
蓋の切欠き加工費（縁枠付）
中切欠き		   1ヶ所 HZ06321720
AP-C切欠き図

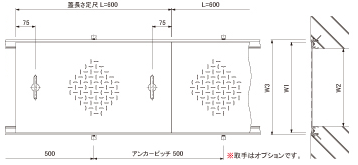

AP-C取手割付図
関連ページ（PDFカタログ）
●特長・材質・強度・用途・機種選定表
10-2
●施工について
10-13
●幅出しスペーサー取付例・取手について
10-3
●アルミ製受枠
10-14
●ケーブルホール蓋タイプ
10-10
関連ページ（詳細ページ）
●標準付属部品・オプション部品
10-3
標準付属部品
品  名 型　式 定価／個 コード№ 標準付属個数
直線ジョイント JS   06341020 1
溶接アンカー AK-2   06341011 4
壁際用アンカー AK-35   06341012 ※
オプション部品  幅出しスペーサー（アルミ目地枠）
みぞ幅 ㎜ 蓋幅 ㎜ 型　式 定価／個 コード№
150 200 SA-20   06340120
200 250 SA-25   06340125
250 300 SA-30   06340130
300 350 SA-35   06340135
350 400 SA-40   06340140
400 450 SA-45   06340145
450 500 SA-50   06340150
※壁際用アンカーは 標準付属品 ではございません。
　ピットンの設置場所に応じて、必要な際はご指示ください。
オプション部品
品  名 型　式 定価／個 コード№
入隅ジョイント  JI   06341030
入隅切ジョイント JI-2   06341050
出隅ジョイント JO   06341040
出隅切ジョイント JO-2   06341060
オプション部品  （共通）
品　名 型　式 定価／個 コード№
丸鋼取手 CT   06341150
10-11
