ピットン（配線・配管用ピット蓋、枠）
ＩＮＤＥＸ▲
◁9.フロアーハッチ＆マシンハッチ11.Vピット＆排水用ピットカバー▷
10章の目次ページへ
←BACK
元のページへ戻る
合板床材 12㎜・15㎜用
←№65カタログ 10-12ページ
関連ページ（詳細ページ）
●ケーブルホール蓋 AP-G型
10-10
床材厚さ 12 ㎜用

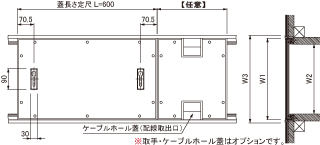

蓋の切欠き加工・取手割付図
・
標準付属部品
・
オプション部品
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ AFK-26A 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 200 AP-G12-20   06352020 MZ06352020      AFK-26A   06336260
200 250 AP-G12-25   06352025 MZ06352025
250 300 AP-G12-30   06352030 MZ06352030   受枠コーナー加工費／1ヶ所
300 350 AP-G12-35   06352035 MZ06352035     AZ06335300
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ AFK-26B 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 200 AP-G12-20   06352020 MZ06352020     AFK-26B BZ06336260
200 250 AP-G12-25   06352025 MZ06352025
250 300 AP-G12-30   06352030 MZ06352030   受枠コーナー加工費／1ヶ所
300 350 AP-G12-35   06352035 MZ06352035     AZ06335300
床材厚さ 15 ㎜用
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ AFK-26A 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 200 AP-G15-20   06352120 MZ06352020      AFK-26A   06336260
200 250 AP-G15-25   06352125 MZ06352025
250 300 AP-G15-30   06352130 MZ06352030   受枠コーナー加工費／1ヶ所
300 350 AP-G15-35   06352135 MZ06352035     AZ06335300
みぞ幅
㎜		 蓋長さ L=600㎜ 蓋 1枚あたり 蓋 1ｍ AFK-26B 適用受枠
蓋幅㎜ 型　式 定価／枚 コード№ 定価／m 単品承認図 共通承認図 型　式 定価／m コード№
150 200 AP-G15-20   06352120 MZ06352020     AFK-26B BZ06336260
200 250 AP-G15-25   06352125 MZ06352025
250 300 AP-G15-30   06352130 MZ06352030   受枠コーナー加工費／1ヶ所
300 350 AP-G15-35   06352135 MZ06352035     AZ06335300

蓋の切欠き加工費（縁枠付）
三角形切欠き		   1ヶ所 TZ06352020
AP-G切欠き図
AP-G取手割付図
関連ページ（PDFカタログ）
●特長・材質・強度・用途・機種選定表
10-2
●施工について
10-13
●幅出しスペーサー取付例・取手について
10-3
●アルミ製受枠
10-14
●ケーブルホール蓋タイプ
10-10
関連ページ（詳細ページ）
●標準付属部品・オプション部品
10-3
標準付属部品
品  名 型　式 定価／個 コード№ 標準付属個数
直線ジョイント JS   06341020 1
溶接アンカー AK-2   06341011 4
壁際用アンカー AK-35   06341012 ※
※壁際用アンカーは 標準付属品 ではございません。
　ピットンの設置場所に応じて、必要な際はご指示ください。
オプション部品
品  名 型　式 定価／個 コード№
入隅ジョイント  JI   06341030
入隅切ジョイント JI-2   06341050
出隅ジョイント JO   06341040
出隅切ジョイント JO-2   06341060
アルミ回転取手 AT-2   06341120
オプション部品  幅出しスペーサー
みぞ幅 ㎜ 蓋幅 ㎜ 型　式 定価／個 コード№
150 200 SA-20   06340120
200 250 SA-25   06340125
250 300 SA-30   06340130
300 350 SA-35   06340135
10-12
