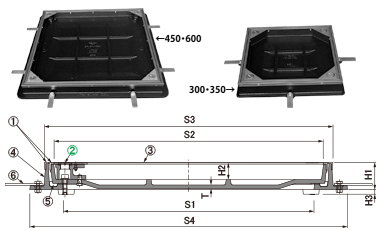

密閉形〔防水型・防臭型〕ボルトロック式
←№65カタログ 2-1-12ページ
ステンレス目地
充填深さ40㎜・43㎜
MT-H2SL T-2
MT-H6SL T-6
MT-HDSL T-20 ランクＣ ・ T-25 ランクＣ
関連ページ（PDFカタログ）
●オプション部品
2-1-4
開閉鍵 MF-44（2本使用）
●機能区分
2-1-5
●荷重区分
2-1-6~7
●表示マーク
2-1-8
●ボルト・キャップ、取手構造
2-1-13
●打込型枠（MK4S）
2-1-14
●ステンレス製 ショートタラップ
2-1-18
関連ページ（詳細ページ）
●オプション部品
2-1-4
●表示マーク
2-1-8
●打込型枠（MK4S）
2-1-14
●ステンレス製 ショートタラップ
2-1-18
施工資料のアイコンにカーソルを置くと施工参考図の内容を表示します。
開閉具取扱説明書
型　式 寸法 承 認 図 施工資料
（複数枚含）		 開閉具なし 開閉具付き
開閉具なし 開閉具付き 定　価 コード№ 定　価 コード№
MT-H2SL
（T-2）		 300           02463210   02416211
350           02463220   02416221
450            02463240   02416246
600            02463260   02416266
MT-H6SL
（T-6）		 300           02463610   02415211
350           02463620   02415221
450            02463640   02415246
600            02463660   02415266
MT-HDSL
（T-20ランクＣ）
（T-25ランクＣ）		 300           02464010   02417211
350           02464020   02417221
450            02464040   02417246
600            02464060   02417266
2-1-12
