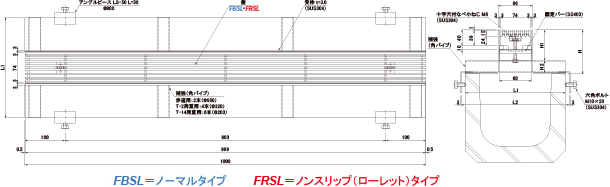

ステンレス製 スレンダー側溝蓋　スキマ６㎜
←№65カタログ 3-1-25ページ
Ｕ字溝用タイプ　 固定式 ターンプレスロック式 ステンレス製受枠
関連ページ（PDFカタログ）
●荷重区分
3-1-3
●機種選定表
3-1-18
●納まり例
3-1-61
●開閉手順
3-1-65
適用荷重 みぞ幅
㎜		 受 枠 単 体 型 式   受  枠  単  体
固定式 ターンプレスロック式　（ 蓋 詳細ページ）
受枠単体型式 +  定　価 定　価 コード№ 承 認 図
歩道用 150 SLSUS-U15-歩     03564608
SLSUS-U15-歩
 +
FBSL10-1574-歩
 SB03564608   03564020
SLSUS-U15-歩
 +
FRSL10-1574-歩
 SR03564608   03564220
180 SLSUS-U18-歩     03564618
SLSUS-U18-歩
 +
FBSL10-1574-歩
 SB03564618   03564020
SLSUS-U18-歩
 +
FRSL10-1574-歩
 SR03564618   03564220
240 SLSUS-U24-歩     03564628
SLSUS-U24-歩
 +
FBSL10-1574-歩
 SB03564628   03564020
SLSUS-U24-歩
 +
FRSL10-1574-歩
 SR03564628   03564220
300 SLSUS-U30-歩     03564638
SLSUS-U30-歩
 +
FBSL10-1574-歩
 SB03564638   03564020
SLSUS-U30-歩
 +
FRSL10-1574-歩
 SR03564638   03564220
Ｔ-2用 150 SLSUS-U15-2     03564656
SLSUS-U15-2
 +
FBSL10-1574-2
 SB03564656   03564021
SLSUS-U15-2
 +
FRSL10-1574-2
 SR03564656   03564221
180 SLSUS-U18-2     03564666
SLSUS-U18-2
 +
FBSL10-1574-2
 SB03564666   03564021
SLSUS-U18-2
 +
FRSL10-1574-2
 SR03564666   03564221
240 SLSUS-U24-2     03564676
SLSUS-U24-2
 +
FBSL10-1574-2
 SB03564676   03564021
SLSUS-U24-2
 +
FRSL10-1574-2
 SR03564676   03564221
300 SLSUS-U30-2     03564686
SLSUS-U30-2
 +
FBSL10-1574-2
 SB03564686   03564021
SLSUS-U30-2
 +
FRSL10-1574-2
 SR03564686   03564221
Ｔ-14
(R5)用		 150 SLSUS-U15-14     03564607
SLSUS-U15-14
 +
FBSL10-1574-14／20
 SB03564607   03564023
SLSUS-U15-14
 +
FRSL10-1574-14／20
 SR03564607   03564223
180 SLSUS-U18-14     03564617
SLSUS-U18-14
 +
FBSL10-1574-14／20
 SB03564617   03564023
SLSUS-U18-14
 +
FRSL10-1574-14／20
 SR03564617   03564223
240 SLSUS-U24-14     03564627
SLSUS-U24-14
 +
FBSL10-1574-14／20
 SB03564627   03564023
SLSUS-U24-14
 +
FRSL10-1574-14／20
 SR03564627   03564223
300 SLSUS-U30-14     03564637
SLSUS-U30-14
 +
FBSL10-1574-14／20
 SB03564637   03564023
SLSUS-U30-14
 +
FRSL10-1574-14／20
 SR03564637   03564223
3-1-25
