歩道用 Ｔバー　ます蓋用
←№65カタログ 4-2-6ページ
ノーマルタイプ　クローズエンド
メインバーのピッチ 14㎜ ・ 17㎜

関連ページ（PDFカタログ）
●ダイ・シャット型の
特長と仕様
4-1-2
●Tバーの特長と仕様
4-2-1
●リーブスクリーン
4-1-13
●オプション部品
4-2-11
関連ページ（詳細ページ）
●リーブスクリーン
4-1-13
●オプション部品
4-2-11
オプション部品
*セット定価は
「蓋単体＋LSM 標準受枠」です。

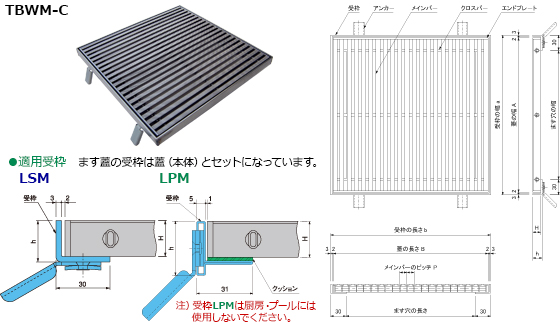

●寸法表　クローズエンド
ます穴
□㎜		 蓋
□㎜		 高さ
㎜		 ピッチ
㎜		 型　式 承 認 図
（受枠：LSM）		 蓋+受枠 セット 蓋単体 四方受枠：LSM
TBWM *定 価／組 コード№ 定 価／枚 コード№ 型　式 定 価／組 コード№
250 300 15 14 14-1530-C      05325000   05325001 LSM-15   05389020
17 17-1530-C      05325030   05325031
20 14 14-2030-C      05325002   05325003 LSM-20   05389021
17 17-2030-C      05325032   05325033
300 350 15 14 14-1535-C      05325004   05325005 LSM-15   05389030
17 17-1535-C      05325034   05325035
20 14 14-2035-C      05325006   05325007 LSM-20   05389031
17 17-2035-C      05325036   05325037
350 400 15 14 14-1540-C      05325008   05325009 LSM-15   05389040
17 17-1540-C      05325038   05325039
20 14 14-2040-C      05325010   05325011 LSM-20   05389041
17 17-2040-C      05325040   05325041
400 450 15 14 14-1545-C      05325012   05325013 LSM-15   05389050
17 17-1545-C      05325042   05325043
20 14 14-2045-C      05325014   05325015 LSM-20   05389051
17 17-2045-C      05325044   05325045
450 500 15 14 14-1550-C      05325016   05325017 LSM-15   05389060
17 17-1550-C      05325046   05325047
20 14 14-2050-C      05325018   05325019 LSM-20   05389061
17 17-2050-C      05325048   05325049
500 550 20 14 14-2055-C      05325022   05325023 LSM-20   05389071
17 17-2055-C      05325052   05325053
550 600 20 14 14-2060-C      05325026   05325027 LSM-20   05389081
17 17-2060-C      05325056   05325057
ます穴
□㎜		 蓋
□㎜		 高さ
㎜		 ピッチ
㎜		 型　式 承 認 図
（受枠：LPM）		   蓋単体 四方受枠：LPM
TBWM     定 価／枚 コード№ 型　式 定 価／組 コード№
250 300 15 14 14-1530-C         05325001 LPM-15   05389100
17 17-1530-C         05325031
20 14 14-2030-C         05325003 LPM-20   05389101
17 17-2030-C         05325033
300 350 15 14 14-1535-C         05325005 LPM-15   05389102
17 17-1535-C         05325035
20 14 14-2035-C         05325007 LPM-20   05389103
17 17-2035-C         05325037
350 400 15 14 14-1540-C         05325009 LPM-15   05389104
17 17-1540-C         05325039
20 14 14-2040-C         05325011 LPM-20   05389105
17 17-2040-C         05325041
400 450 15 14 14-1545-C         05325013 LPM-15   05389106
17 17-1545-C         05325043
20 14 14-2045-C         05325015 LPM-20   05389107
17 17-2045-C         05325045
450 500 15 14 14-1550-C         05325017 LPM-15   05389108
17 17-1550-C         05325047
20 14 14-2050-C         05325019 LPM-20   05389109
17 17-2050-C         05325049
500 550 20 14 14-2055-C         05325023 LPM-20   05389111
17 17-2055-C         05325053
550 600 20 14 14-2060-C         05325027 LPM-20   05389113
17 17-2060-C         05325057
オプション部品（ PDFカタログ 4-2-11ページ）（ 承 認 図　4-2-11ページ）
品　名 型　式 摘　要 定価／個 コード№
ステンレス製クサリ CS4C4A Ｔバータイプ用   05389960
開閉具 MF-20 フック（ステンレスグレーチング全般）   02369820
