歩道用Ｔバー　固定式縦目タイプ

←№65カタログ 4-2-9ページ

ノーマルタイプ　クローズエンド

メインバーのピッチ 14㎜・ 17㎜

●適用受枠

関連ページ（PDFカタログ）

●ダイ・シャット型の特長と仕様

●Ｔバーの特長と仕様

●オプション部品

関連ページ（詳細ページ）

●オプション部品

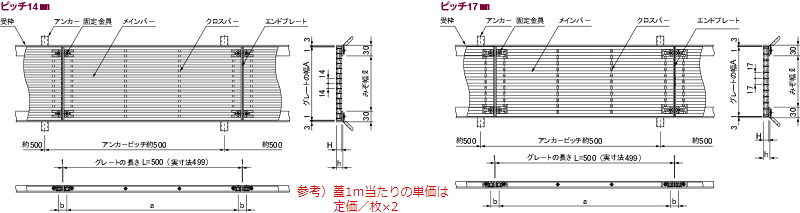

●寸法表　クローズエンド　適用荷重（歩道）

高さ㎜	みぞ幅㎜	蓋幅㎜	ピッチ㎜	型　式	承認図	蓋		通し受枠			受枠コーナー加工費／1ヶ所
高さ㎜	みぞ幅㎜	蓋幅㎜	ピッチ㎜	型　式	承認図	定価／枚	コード№	型　式	定価／m	コード№	受枠コーナー加工費／1ヶ所
15	40	92	14	TBWH14-1592T-C			05326301	LTT14-15		05328020	AZ05389000
15	41	93	17	TBWH17-1593T-C			05326321	LTT17-15		05328030
20	40	92	14	TBWH14-2092T-C			05326311	LTT14-20		05328021
20	41	93	17	TBWH17-2093T-C			05326331	LTT17-20		05328031
15	96	148	14	TBWH14-15148T-C			05326302	LTT14-15		05328020
15	92	144	17	TBWH17-15144T-C			05326322	LTT17-15		05328030
20	96	148	14	TBWH14-20148T-C			05326312	LTT14-20		05328021
20	92	144	17	TBWH17-20144T-C			05326332	LTT17-20		05328031
15	152	204	14	TBWH14-15204T-C			05326303	LTT14-15		05328020
15	143	195	17	TBWH17-15195T-C			05326323	LTT17-15		05328030
20	152	204	14	TBWH14-20204T-C			05326313	LTT14-20		05328021
20	143	195	17	TBWH17-20195T-C			05326333	LTT17-20		05328031
15	194	246	14	TBWH14-15246T-C			05326304	LTT14-15		05328020
15	194	246	17	TBWH17-15246T-C			05326324	LTT17-15		05328030
20	194	246	14	TBWH14-20246T-C			05326314	LTT14-20		05328021
20	194	246	17	TBWH17-20246T-C			05326334	LTT17-20		05328031
15	250	302	14	TBWH14-15302T-C			05326305	LTT4-14-15		05328040
15	245	297	17	TBWH17-15297T-C			05326325	LTT4-17-15		05328041
20	250	302	14	TBWH14-20302T-C			05326315	LTT14-20		05328021
20	245	297	17	TBWH17-20297T-C			05326335	LTT17-20		05328031
15	292	344	14	TBWH14-15344T-C			05326306	LTT6-14-15		05328050
15	296	348	17	TBWH17-15348T-C			05326326	LTT6-17-15		05328051
20	292	344	14	TBWH14-20344T-C			05326316	LTT14-20		05328021
20	296	348	17	TBWH17-20348T-C			05326336	LTT17-20		05328031

オプション部品（ PDFカタログ 4-2-11ページ）（承認図　4-2-11ページ）
品　名	型　式	摘　要	定価／個	コード№
六角棒スパナ (呼び5)	MF-26	六角穴付ボタンボルトM8に使用		03589950
開閉具	MF-20	フック（ステンレスグレーチング全般）		02369820
