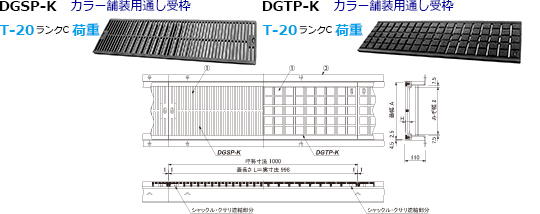

細目みぞ蓋（スキマ5㎜）側溝用
←№65カタログ 5-10ページ
関連ページ （PDFカタログ）
●特長と仕様・共通,オプション部品
5-2
●スチール製 カラー舗装用専用受枠
5-18
●荷重区分
2-1-6~7
関連ページ（詳細ページ）
●共通部品・オプション部品
5-2
みぞ幅
㎜		 蓋幅
㎜		 型　式 承 認 図 参 考 図
固定金具付		 蓋 適用受枠 受枠加工費
定 価／枚 コード№ 型　式 定価／m 場　所 1ヶ所
200 250 DGSP-25K         03303145 IBF-25 200用 MZ04383032 コーナー AZ04383032
250 300 DGSP-30K         03303155 IBF-25 250用 MZ04383033
300 350 DGSP-35K         03303165 IBF-25 300用 MZ04383034 エンド EZ04383032
共通部品（標準仕様）シャックル・クサリセット／組
※製品本体の価格に含まれています。		 C6SS(6-6)-50   02389203
オプション部品　専用フック／個 MF-20   02369820
オプション部品　DGSP-K用　固定金具／組 DGK-1   03340140
オプション部品　DGTP-K用　固定金具／組 DGK-2   03340160
みぞ幅
㎜		 蓋幅
㎜		 型　式 承 認 図 参 考 図
固定金具付		 蓋 適用受枠 受枠加工費
定 価／枚 コード№ 型　式 定価／m 場　所 1ヶ所
200 250 DGTP-25K         03303245 IBF-25 200用 MZ04383032 コーナー AZ04383032
250 300 DGTP-30K         03303255 IBF-25 250用 MZ04383033
300 350 DGTP-35K         03303265 IBF-25 300用 MZ04383034 エンド EZ04383032
共通部品（標準仕様）シャックル・クサリセット／組
※製品本体の価格に含まれています。		 C6SS(6-6)-50   02389203
オプション部品　専用フック／個 MF-20   02369820
オプション部品　DGSP-K用　固定金具／組 DGK-1   03340140
オプション部品　DGTP-K用　固定金具／組 DGK-2   03340160
5-10
