中目みぞ蓋（スキマ10㎜）側溝用
←№65カタログ 5-12ページ
関連ページ （PDFカタログ）
●特長と仕様・共通,オプション部品
5-2
●スチール製U字溝用受枠
5-19
●荷重区分
2-1-6~7
関連ページ（詳細ページ）
●共通部品・オプション部品
5-2

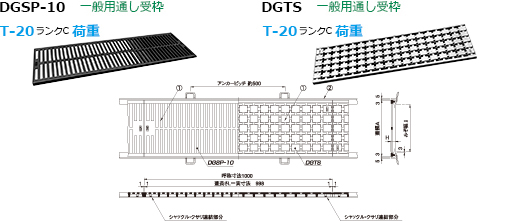

参考図のアイコンにカーソルを置くと
Ｕ字溝幅を表示します。
みぞ幅
㎜		 蓋幅
㎜		 型　式 承 認 図 参 考 図
Ｕ字溝用受枠		 蓋 適用受枠 GSL-30C 受枠加工費
定 価／枚 コード№ 定価／m コード№ 場　所 1ヶ所
250 300 DGSP-30-10         03303159   03330010 コーナー AZ03330010
300 350 DGSP-35-10        03303169 エンド EZ03330010
共通部品（標準仕様）シャックル・クサリセット／組
※製品本体の価格に含まれています。		 C6SS(6-6)-50   02389203
オプション部品　専用フック／個 MF-20   02369820
みぞ幅
㎜		 蓋幅
㎜		 型　式 承 認 図 参 考 図
Ｕ字溝用受枠		 蓋 適用受枠 GSL-30C 受枠加工費
定 価／枚 コード№ 定価／m コード№ 場　所 1ヶ所
200 250 DGTS-25        03303045   03330010 コーナー AZ03330010
250 300 DGTS-30        03303055
300 350 DGTS-35        03303065 エンド EZ03330010
350 400 DGTS-40        03303075
共通部品（標準仕様）シャックル・クサリセット／組
※製品本体の価格に含まれています。		 C6SS(6-6)-50   02389203
オプション部品　専用フック／個 MF-20   02369820
