ノンスリップタイプ みぞ蓋 横断溝・側溝用
←№65カタログ 6-8ページ
〈公共建築協会評価品 歩行(歩道)~T-20〉
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
●U字溝用受枠(幅止スペーサー付)
6-11
関連ページ（詳細ページ）
●オプション部品
6-5
●U字溝用受枠(幅止スペーサー付)
6-11

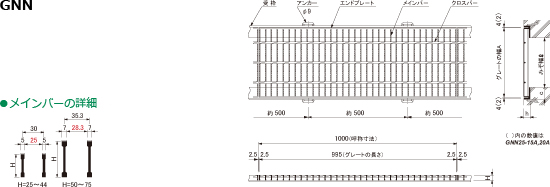

適用荷重一覧表・オプション部品 連結クリップ適用表・参 考 図
みぞ幅
㎜		 蓋
 型　式 承 認 図 蓋 適用受枠 受枠コーナー
加工費/1ヶ所
A ㎜ H ㎜ 定 価／枚 コード№ 型　式 定 価／m コード№
150 200 25 GNN25-15A      04385101 GSL-30A   04328130 AZ04328130
200 250 25 GNN25-20A      04385111 GSL-30A   04328130
200 300 25 GNN25-20      04385121 GSL-31   04328144
32 GNN32-20      04385122 GSL-38   04328164
38 GNN38-20      04385123 GSL-44   04328184
44 GNN44-20      04385124 GSL-50   04328194
250 350 25 GNN25-25      04385131 GSL-31   04328144
32 GNN32-25      04385132 GSL-38   04328164
38 GNN38-25      04385133 GSL-44   04328184
44 GNN44-25      04385134 GSL-50   04328194
50 GNN50-25      04385135 GSL-56   04328200 AZ04328200
300 400 25 GNN25-30      04385141 GSL-31   04328144 AZ04328130
32 GNN32-30      04385142 GSL-38   04328164
38 GNN38-30      04385143 GSL-44   04328184
44 GNN44-30      04385144 GSL-50   04328194
50 GNN50-30      04385145 GSL-56   04328200 AZ04328200
55 GNN55-30      04385146 GSL-61   04328214
350 450 44 GNN44-35      04385154 GSL-50   04328194 AZ04328130
50 GNN50-35      04385155 GSL-56   04328200 AZ04328200
55 GNN55-35      04385156 GSL-61   04328214
60 GNN60-35      04385157 GSL-66   04328314
400 500 44 GNN44-40      04385164 GSL-50   04328194 AZ04328130
50 GNN50-40      04385165 GSL-56   04328200 AZ04328200
55 GNN55-40      04385166 GSL-61   04328214
60 GNN60-40      04385167 GSL-66   04328314
65 GNN65-40      04385168 GSL-71   04328324
450 550 50 GNN50-45      04385175 GSL-56   04328200
55 GNN55-45      04385176 GSL-61   04328214
65 GNN65-45      04385178 GSL-71   04328324
75 GNN75-45      04385179 GSL-81   04328334
500 600 50 GNN50-50      04385185 GSL-56   04328200
55 GNN55-50      04385186 GSL-61   04328214
60 GNN60-50      04385187 GSL-66   04328314
65 GNN65-50      04385188 GSL-71   04328324
75 GNN75-50      04385189 GSL-81   04328334
550 650 50 GNN50-55      04385195 GSL-56   04328200
55 GNN55-55      04385196 GSL-61   04328214
60 GNN60-55      04385197 GSL-66   04328314
65 GNN65-55      04385198 GSL-71   04328324
75 GNN75-55      04385199 GSL-81   04328334
600 700 55 GNN55-60      04385206 GSL-61   04328214
60 GNN60-60      04385207 GSL-66   04328314
65 GNN65-60      04385208 GSL-71   04328324
75 GNN75-60      04385209 GSL-81   04328334
オプション部品　クサリ／個 C4CA-50   04300050
●適用荷重一覧表・オプション部品 連結クリップ適用表・参考図
オプション部品 連結クリップ・めっき枠 は 別途お見積りいたします。
みぞ幅
㎜		 蓋
 型　式 歩道 Ｔ-2 Ｔ-6 Ｔ-14 Ｔ-20 Ｔ-25 参 考 図
A ㎜ H ㎜ めっき枠
150 200 25 GNN25-15A ● ● ● ● ● ● ● ●       US-11
200 250 25 GNN25-20A ● ● ● ●               US-11
200 300 25 GNN25-20 ● ● ● ●               US-11
32 GNN32-20         ● ● ●         US-11
38 GNN38-20               ● ●     US-11
44 GNN44-20                   ● ● US-11
250 350 25 GNN25-25 ● ● ●                 US-11
32 GNN32-25       ●               US-11
38 GNN38-25         ● ● ●         US-11
44 GNN44-25               ● ● ●   US-11
50 GNN50-25                     ● US-13
300 400 25 GNN25-30 ● ●                   US-11
32 GNN32-30     ●                 US-11
38 GNN38-30       ●               US-11
44 GNN44-30         ● ● ●         US-11
50 GNN50-30               ● ● ●   US-13
55 GNN55-30                     ● US-13
350 450 44 GNN44-35       ● ●             US-11
50 GNN50-35           ● ●         US-13
55 GNN55-35               ● ● ●   US-13
60 GNN60-35                     ● US-13
400 500 44 GNN44-40       ●               US-11
50 GNN50-40         ● ● ●         US-13
55 GNN55-40               ●       US-13
60 GNN60-40                 ●     US-13
65 GNN65-40                   ● ● US-13
450 550 50 GNN50-45       ● ●             US-13
55 GNN55-45           ● ●         US-13
65 GNN65-45               ● ●     US-13
75 GNN75-45                   ● ● US-13
500 600 50 GNN50-50       ●               US-13
55 GNN55-50         ●   ●         US-13
60 GNN60-50           ●           US-13
65 GNN65-50                 ●     US-13
75 GNN75-50               ●     ● US-13
550 650 50 GNN50-55       ●               US-13
55 GNN55-55         ●             US-13
60 GNN60-55             ●         US-13
65 GNN65-55           ●           US-13
75 GNN75-55               ● ●     US-13
600 700 55 GNN55-60       ●               US-13
60 GNN60-60         ●             US-13
65 GNN65-60             ●         US-13
75 GNN75-60           ●     ●     US-13
