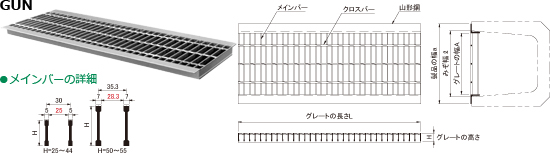

ノンスリップタイプ U字溝蓋　側溝用
←№65カタログ 6-26ページ
〈公共建築協会評価品 歩行(歩道)~T-14〉
関連ページ（PDFカタログ）
●特長と機種選定表・ご注文について
6-2
●仕様
6-3
●荷重区分
6-4
●オプション部品
6-5
●標準詳細図集該当品
6-31
関連ページ（詳細ページ）
●オプション部品
6-5
みぞ幅
㎜		 製品寸法 ㎜ 型　式 歩道 適 用 荷 重 承 認 図 蓋 オプション部品
側溝 衝撃なし 連結クリップ
別途お見積りいたします
L a H T-2 T-6 T-14 定 価／枚 コード№
150 995 210 25 GUN25-15 ● ● ● ●      04385921 US-11
180 995 240 25 GUN25-18 ● ● ● ●      04385931
200 995 245 25 GUN25-20 ● ●          04385941
260 32 GUN32-20     ● ●      04385942
240 995 300 25 GUN25-24 ● ●          04385951
32 GUN32-24     ● ●      04385952
300 995 360 25 GUN25-30 ● ●          04385961
38 GUN38-30     ●        04385963
375 44 GUN44-30       ●      04385964
360 995 420 32 GUN32-36   ●          04385972
435 44 GUN44-36     ●        04385974
50 GUN50-36       ●      04385975 US-13
450 995 510 32 GUN32-45   ●          04385982 US-11
525 50 GUN50-45     ●        04385985 US-13
547 55 GUN55-45       ●      04385986
オプション部品　パッキン　／ 個（両サイド1組：5,000円） P-27   05389995
オプション部品　パッキン　／ 個（別途お見積りいたします） P-33
6-26
